絕緣膠板

1.絕緣膠板（又叫：絕緣皮墊，絕緣臺墊，絕緣橡膠墊）是絕緣橡膠板的簡稱:insulating
rubber slab

 具有較大體積電阻率和耐電擊穿的膠板。用NR，SBR和IIR等絕緣功用優良的非極性橡膠制造。用于配電等作業場合的臺面或鋪地絕緣資料。

2.有關參數

顏色：以黑色為主，綠色，赤色，灰色，藍色，黃色依據運用需求挑選。

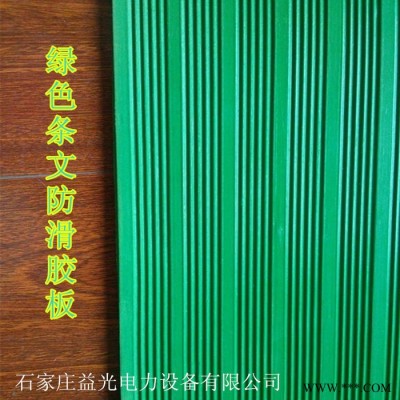

外表：主要為平面，可挑選防滑外表。（條紋防滑，皮革紋防滑，方塊防滑等）

商品特征 物理機械功用超卓，具有優良的絕緣功用，可在單調的-35~+100℃空氣中介電系數需求高的環境中作業。經過43KV查驗，正常作業在660V的狀態下。

商品用處：可用做鋪設地板及作業臺等

商品規范：厚度3mm---50mm

寬度0.1m----2m

長度0.1m----無限長度

規范件為：5米/件或10米/件或50公斤/件或100公斤/件

絕緣抗電壓 1kv ，3kv，5kv，10kv，20kv，30kv，35kv，40kv**高可達100kv

3.**規范

配電室電壓10KV選 8mm厚工頻耐壓試驗10000V 1分鐘不擊穿,在工頻耐壓試驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚 工頻耐壓試驗15000V 1分鐘不擊穿,在工頻耐壓試驗26000V,20秒擊穿.配電室低壓選5mm厚 500V以下 工頻耐壓試驗3500V
1分鐘不擊穿,在工頻耐壓試驗10000V,20秒不擊穿！

4.特征

物理機械功用超卓，具有優良的絕緣功用，可在單調的-35~+100℃空氣中介電系數需求高的環境中作業。經過43KV查驗，正常作業在660V的狀態下。

商品用處：可用做鋪設地板及作業臺等

商品規范：厚度3mm---50mm寬度0.1m----2m長度0.1m----無限長絕緣抗電壓1kv，3kv，5kv，10kv，20kv，30kv，35kv，40kv**高可達100kv

5.查驗規范

（以8mm絕緣橡膠板為例）

1.外觀：1）斑痕深度和高度沒有跨越膠板厚度公役

2）氣泡每平米內，面積小于1cm的氣泡不跨越5個，恣意兩個氣泡間間隔不小于40mm。

3）雜質深度及長度不跨越膠板厚度的1/6

4）邊緣不齊或海面狀寬度不跨越10mm，長度不跨越膠板總長的1/10

5）沒有裂紋

2.硬度（邵爾A）：55-70

3.拉伸強度及扯斷伸長率：

1）拉伸強度（Mpa）≥5.0

2）扯斷伸長率≥250%

4.定伸（150%）耐久變形≤25%

5.熱空氣老化（70℃*72h）：拉伸強度降低率≤30%

6.吸水性≤1.5%

7.電絕緣功用試驗：

1）耐電壓試驗：25KV（有效值），堅持1min，應無擊穿表象

2）擊穿電壓試驗≥35KV（有效值）

方案：

絕緣膠板應選用橡膠類絕緣資料制造、上外表選用皺紋狀或菱形斑紋等防滑方案，以增強外表防滑功用，不好可選用布料或其他防滑資料。

對具有耐低溫功用的絕緣膠板格外標明為C類絕緣膠板。

質量規范：

外觀：斑痕或高低不平：深度或高度不得跨越膠墊厚度公役；

氣泡：每平方米內，面積不于1cm2的氣泡不跨越5個，恣意兩個氣泡間間隔不小于40mm；

雜質：深度及長度不跨越膠墊厚度不小于40mm；

邊緣不齊或海綿狀：寬度不超10mm，長度不跨越膠墊總長的1/10；

裂紋：不允許有

絕緣膠墊/絕緣膠板的詳細介紹

一、絕緣膠墊應選用膠類絕緣資料制造。

二、綠色絕緣膠墊絕緣膠墊分類：

1．按照電壓等級可分為：

（1）5KV絕緣膠墊

技術參數：厚度3mm；顏色 紅，黑，綠；比重：5.5KG/m2

（2）10KV絕緣膠墊

技術參數：厚度5mm；顏色 紅，黑，綠；比重：9KG/m2

（3）15KV絕緣膠墊

技術參數：厚度5mm；顏色 紅，黑，綠；比重：9KG/m2

（4）20KV絕緣膠墊

技術參數：厚度6mm；顏色 紅，黑，綠；比重：11KG/m2

（5）25KV絕緣膠墊

技術參數：厚度8mm；顏色 紅，黑，綠；比重：14.5KG/m2

(6) 30KV絕緣膠墊

技術參數：厚度10mm；顏色紅，黑，綠；比重：18KG/m2

(7) 35KV絕緣膠墊

技術參數：厚度12mm；顏色紅，黑，綠；比重：21.6KG/m2

2．按顏色可分為：

(1)赤色絕緣膠墊

(2)黑色絕緣膠墊

3．按照厚度可分為：

3mm，5mm，6mm，8mm，10mm,12mm

絕緣膠墊運用范圍及存儲方式：

廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等運用。

應儲存在單調通風的環境中，遠離熱源，脫離地上和墻面20cm以上。避免受酸堿和油的污染，不要露天避免避免陽光直射。

防滑絕緣膠墊具有防震,防滑,防撞美麗功用。
