一,、概述

ZSQ系列液、氣壓灌漿塞是我公司根據二十世紀90年代后期國內外灌漿施工的實際情況,，經過大量試驗，精心研制的屬**先進的多功能深孔灌漿機具,，并獲二項****,，**號分別為：ZL98 211669·1和ZL03 262022·5，這套設備全部采用國產材料,，使用我國成熟的生產工藝,，經過連續不斷的改進，其性能已接近國外同類產品的水平,。經**重點工程天荒坪電站,、廣州抽水蓄能電站、三峽工程等巨型電站的水泥灌漿,、化學灌漿的推廣應用,，均得到了設計、監理,、業主,、施工局等單位的專家認可，一致認為該系統設計合理,，產品性能可靠,，質量有保證，施工簡單,、方便快捷,，極大的減輕了工人的勞動強度，提高了工效,，具有良好的經濟效益和社會效益,。

二、ZSQ系列液,、氣壓灌漿塞主要性能特征

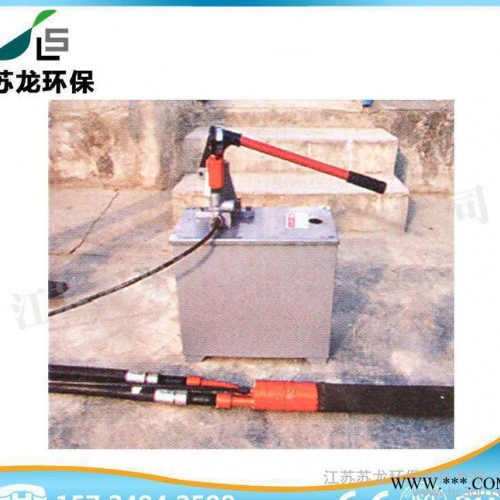

1,、ZSQ系列液、氣壓灌漿塞采用2根內徑為Φ19鋼編高壓橡膠軟管并列成進漿管和回漿管;既可用手壓泵（或電動泵）壓水,、也可用微型高壓空氣壓縮機充氣做脹塞壓力源,，簡單經濟且脹塞壓力由壓力表作出明確的指示，卡塞力的大小容易掌握,，因此卡塞牢固工作可靠,。

2、ZSQ系列液、氣壓灌漿塞除ZSQ-42,、ZSQ-56兩型號外,，其它各型均可進行孔內大循環灌漿和純壓灌漿兩用，但ZSQ-56型化學灌漿和壓水試驗時可進行孔內大循環,。

3,、ZSQ系列液、氣壓灌漿塞的長度較長（有效長度為1M）,特別適用在其它機械塞無法封閉的孔段,，在一定成度上防止了繞塞返漿現象,，密封性能良好。

4,、ZSQ系列液,、氣壓灌漿塞用高壓鋼編橡膠軟管代替了傳統的鋼管或鉆桿，將鋼編橡膠軟管連接成所需的整條長度,，借助鉆機卷揚力一次下塞,、起塞，可節省2/3的功效,，大大的減輕了工人的勞動強度,。

5、淺孔灌漿時還可將鉆孔,、灌漿分開進行,充分提高工作效率,。

6、卡塞,、卸塞操作簡單,，使用方便、快捷,。

三,、ZSQ系列液、氣壓灌漿塞適用范圍

本系列液,、氣壓灌漿塞為多功能型,，廣泛適用于水電站、水庫工程的帷幕,、固結,、回填、化學灌漿及地質勘探壓水試驗和鉆探的堵水,；煤礦的封孔堵水,測,、排瓦斯,低厚煤層、高瓦斯煤層的擠壓開彩,。

四,、ZSQ系列液,、氣壓灌漿塞使用方法

1、連接所有管路系統,，上緊所有絲扣,，接通氣源(或水壓泵)，將灌漿塞放在孔口（或一端封閉的鋼管內）試壓,，檢查接頭是否泄漏,，放進孔內備用。

2,、打開氣瓶減壓閥或水壓泵,，讓灌漿塞慢慢膨脹，注意充氣壓力必須大于灌漿壓力的2/3,，達到預定壓力即可灌漿。

3,、灌漿開始時,，待回漿口有大量漿液溢出時，再分次緩慢加壓到預定灌漿壓力,，否則容易形成較大壓差,。灌漿時應經常檢查氣瓶減壓閥壓力表壓力，如減少應即時加補,。

4,、灌漿時間較長時，必須檢查有無竄漿,、繞塞,、返漿現象，如有應停止灌漿, 放掉壓力, 充氣塞上下松動一下,防止充氣塞被固結,，難于取出,。

5、結束灌漿時,，必須先放掉灌漿壓力,，再放掉充氣壓力，千萬不能先放掉充氣壓力,，防止灌漿塞射出,，造成安全事故。

6,、灌漿結束后,，只需將灌漿塞放入一端封閉的鋼管內，充氣約0.5MPa,，即可進行循環沖洗,。

7,、灌漿塞取出后，將水管分別與進漿管,、回漿管連接沖洗,。

8、多孔一起灌漿時,所有管路必須平行排開,，不得絞纏在一起,，以防一孔發生事故影響其它孔的安全。

9,、長時間使用后,，應將灌漿塞下端拆開進行清洗，上黃油,。

10,、鉆孔發現時有較長裂隙或較破碎時，可能會發生竄漿,、繞塞,、返漿，應另放一根氣管至灌漿塞上端,，如有竄漿,、繞塞、返漿時,，用高壓氣沖排,，可預防卡塞。
