熱變形	200
阻燃	阻燃或不阻燃
英文名	PA66
性能	專有填料
來源	東莞
色彩	客戶加工色彩
產(chǎn)地	美國
烘料時間段	4-6h
加纖	可加纖可不加纖
經(jīng)營地點	東莞
牌號	RV00AES
銷售方式	品牌經(jīng)銷

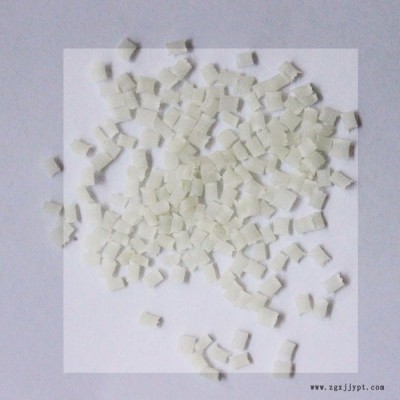

顏色	白色
用途級別	尼龍66,、玻璃纖維長,、熱穩(wěn)定、結構
產(chǎn)地/廠家	沙特基礎
加工級別	注塑級
特性級別	高光澤,高滑動,高流動,抗化學性,耐水解

    美塑嘉爾
專業(yè)經(jīng)營尼龍 熱彈性體
歡迎你前來致電,，電話13215265828 15015203208王生

性能
PA66 聚酰胺66或尼龍66化學和物理特性PA66在聚酰胺材料中有較高的熔點,。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度,。在產(chǎn)品設計時,，一定要考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的機械特性,，經(jīng)常加入各種各樣的改性劑,。玻璃**是**常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠,，如EPDM和SBR等。 PA66的粘性較低,，因此流動性很好（但不如PA6）,。這個性質(zhì)可以用來加工很薄的元件。 它的粘度對溫度變化很敏感,。PA66的收縮率在1%~2%之間,，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的,。 PA66對許多溶劑具有抗溶性,，但對酸和其它一些氯化劑的抵抗力較弱。
工藝條件
干燥處理：如果加工前材料是密封的,，那么**沒有必要干燥,。然而，如果儲存容器被打開,，那么建議在85℃的熱空氣中干燥處理,。如果濕度大于0.2%，還需要進行105℃,，12小時的真空干燥,。
熔化溫度：260~290℃。對玻璃添加劑的產(chǎn)品為275~280℃,。熔化溫度應避免高于300℃,。 模具溫度：建議80℃。模具溫度將影響結晶度,，而結晶度將影響產(chǎn)品的物理特性,。對于薄壁塑件,，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化,，為了保持塑件的幾何穩(wěn)定性,，需要進行退火處理。
注射壓力：通常在750~1250bar,，取決于材料和產(chǎn)品設計,。
注射速度：高速（對于增強型材料應稍低一些）。 流道和澆口：由于PA66的凝固時間很短,，因此澆口的位置非常重要,。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道,，澆口尺寸應比使用常規(guī)流道小一些,，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口,，澆口的**小直徑應當是0.75mm,。典型用途 PA66更廣泛應用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強度要求的產(chǎn)品,。
透明或不透明乳白色結晶形聚合物,，具有可塑性。密度1．15g/cm3,。熔點252℃,。脆化溫度-30℃。熱分解溫度大于350℃,。 連續(xù)耐熱80-120℃,平衡吸水率2．5%,。能耐酸、堿,、大多數(shù)無機鹽水溶液,、鹵代烷、烴類,、酯類,、酮類等腐蝕。
特性
1,、具有優(yōu)良的耐磨性,、自潤滑性，機械強度較高,。但吸水性較大,，因而尺寸穩(wěn)定性較差
2、PA66在較高溫度也能保持較強的強度和剛度,。PA66在成型后仍然具有吸濕性,，其程度主要取決于材料的組成,、壁厚以及環(huán)境條件。
3,、在產(chǎn)品設計時,，一定要考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的機械特性,，經(jīng)常加入各種各樣的改性劑,。玻璃**是**常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠,，如EPDM和SBR等,。PA66的粘性較低，因此流動性很好（但不如PA6）,。這個性質(zhì)可以用來加工很薄的元件,。它的粘度對溫度變化很敏感。
4,、PA66的收縮率在1%~2%之間,，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的,。PA66對許多溶劑具有抗溶性,，但對酸和其它一些氯化劑的抵抗力較弱。
優(yōu)點
1,、具高抗張強度；2,、耐韌,、耐沖擊性特優(yōu)；3,、自潤性,、耐磨性佳、耐藥品性優(yōu),；4,、低溫特性佳；5,、具自熄性,；
用途
廣泛應用于機械、儀器儀表,、汽車部件,、電子電氣、鐵路,、家電,、通訊,、紡機、體育休閑用品,、油管,、油箱及一些精密工程制品。
電子電器：連接器,、卷線軸,、計時器、護蓋斷路器,、開關殼座
汽車： 散熱風扇,、門把、油箱蓋,、進氣隔柵,、水箱護蓋、燈座
工業(yè)零件：椅座,、自行車輸框,、溜冰鞋底座、紡織梭,、踏板,、滑輸
