品名：水泥 發(fā)泡劑

理化指標：

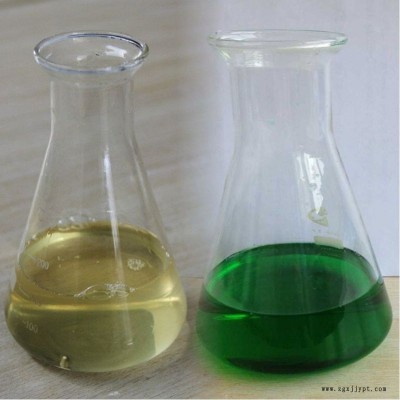

外觀：淡黃色液體,；密度：1.01～1.02 g/ cm3；固含量：≥ 25%,；PH值：9～10,；

功能原理：

硫氧鎂發(fā)泡劑為復配型物理發(fā)泡劑，屬表面活性劑的范疇。硫氧鎂發(fā)泡劑在硫氧鎂水泥固化后,，會在空腔內(nèi)壁形成一層憎水性薄膜,，具有很強的疏水作用，有利于提高硫氧鎂發(fā)泡制品耐水性,。

操作工藝：

1,、稱量硫氧鎂發(fā)泡劑，然后加入120倍清水稀釋,，配成發(fā)泡液,；
2、依次將硫酸鎂溶液,、改性劑,、輕燒粉加入到攪拌機中，配備硫氧鎂料漿,；
3,、啟動發(fā)泡機，將發(fā)泡液通過發(fā)泡機發(fā)成泡沫,；
4,、將泡沫按照既定用量加入臥式攪拌機中混合均勻；
5,、將配制好的發(fā)泡料漿送入成型機或模具,；

性能有點：

1、稀釋倍數(shù)高：1公斤發(fā)泡劑可兌水100公斤以上,。
2,、穩(wěn)定性高：1小時的沉降距不超過1CM，在制品沒有凝固之前不會塌模,；
3,、耗用量低：每生產(chǎn)1立方的防火門芯板常用量約0.4kg—0.6kg(生產(chǎn)密度300kg)左右。
4,、泡沫細密且大小均勻,，孔徑在0.1-0.6mm，泡沫損耗小,。
5,、該種發(fā)泡劑直接可以用鹵水或者硫酸鎂溶液進行稀釋；
6,、適合于平模,、立模等不同工藝的生產(chǎn)：通過調(diào)整和鹵水或者硫酸鎂溶液的稀釋倍數(shù)，就可以輕松調(diào)節(jié)發(fā)泡漿料的稀稠度,；
7,、該種發(fā)泡劑不僅可以做硫氧鎂系列制品,，換可以制作菱鎂、水泥等制品,；
8,、綠色環(huán)保，無毒無腐蝕性,，使用安全,。

注意事項：

1、攪拌機采用臥式為佳,，采用立式攪拌機配制硫氧鎂發(fā)泡水泥,，泡沫在很長時間內(nèi)不能夠均勻的混合到料漿當中，致使泡沫破裂,，影響了發(fā)泡效果,；

2、硫氧鎂發(fā)泡料漿澆注高度要注意,，一般控制在20cm以內(nèi),，過高會造成漿體塌陷；
3,、低溫（0～15℃）生產(chǎn),，溫度低，固化時間長,，易出現(xiàn)塌陷,；
4、硫氧鎂發(fā)泡水泥成型過程中,，不要有震動工藝,，更不能夠加入消泡劑。
5,、本劑儲存25度的陰涼環(huán)境下,，密封保質(zhì)期為18個月。
6,、本劑屬于綠色環(huán)保材料,， ，不易燃易爆,，不傷手,，可按一般化學品運輸。

防火門芯板應用：

輕質(zhì)墻板應用：

工廠倉庫：

研發(fā)實驗室
