通用級高性能壁掛式雙端供電光隔防雷型RS-232/485/422雙向轉換器

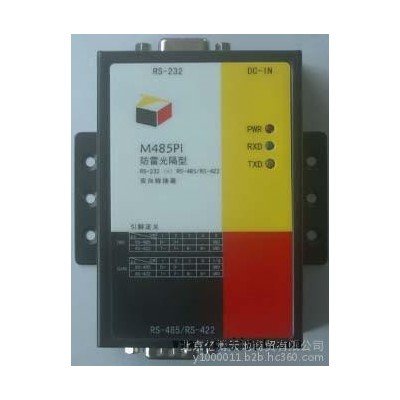

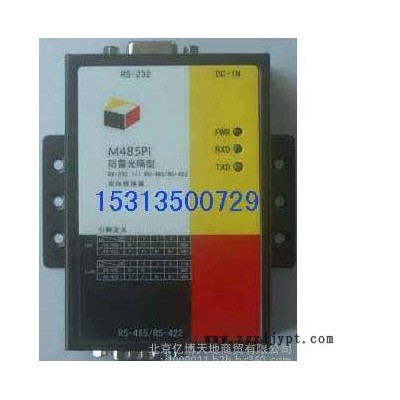

   M485PI是一款通用級高性能光隔RS-232/RS-485/RS-422轉換器,接口采用自適應技術設計,無需開關設

置,既可支持RS-232/RS-485雙向轉換亦可支持RS-232/RS-422雙向轉換.其壁掛式外型設計支持DIN-rail標

準導軌安裝,安裝簡便.此外MODEL485P采用雙端供電技術實現光隔,其RS-232端采用串口取電技術,RS-

485/422端采用獨立外供電技術,通信信號采用高速光耦隔離,從而使光隔和傳輸**融合.而且MODEL485P

在RS-485/422接口處融合了完整的防雷設計,可防護1500W的瞬間浪涌.該產品廣泛用于考勤、門禁、云臺

控制、售飯和停車場等室外系統中.

特點：
※ 自動偵測串口速率、判別和控制數據傳輸方向
※ 特有高效串口取電技術，三線仍能正常工作
※ 信號傳輸采用2500V高速光隔及預加重技術,有極強的抗干擾能力
※ 特有接口自適應技術，無需開關設置，隨意切換RS-485/RS-422接口
※ 通信距離長達1800米（115.2kBPS）
※ 支持32點輪詢環境（可定制128點）
※ 接口具有1500W浪涌保護，15KV靜電保護
※ 485/422接口形式采用RJ45,COM口及5位接線端子可任選
通訊指標：
  標準  符合EIA RS-232,RS-485,RS-422標準
RS-232信號  TX,RX, GND
RS-485信號  D+,D-,GND
RS-422信號  R+,R-,T+,T-,GND
工作方式  異步工作,點對點或多點,2線半雙工,4線全雙工
方向控制  采用數據流向自動控制技術,自動判別和控制數據傳輸方向
波特率  300-115200bps,自動偵測串口信號速率
負載能力  支持 32點輪詢環境(可定制128點)
傳輸距離  RS-485/422端1800米(115200bps時),RS-232端建議不超過5米
接口保護  1500W浪涌保護、1500V靜電保護,2500V光電隔離
接口形式  RS-232端DB-9母頭,RS-485/422端DB-9公頭或RJ45座

  環境指標：
  工作溫度  -20℃到60℃
存儲溫度  -25℃到85℃
濕度  相對濕度 5%到95%

  電源指標：
  輸入電源  RS-232端從RS-232口的TXD,RTS,DTR信號獲取電源,RS-485/422端9V供電
功耗  靜態功耗 70mA以內,動態功耗平均值200mA以內

  外觀指標：
  長×寬×高  92mm×64mm×24mm
外殼  鐵殼
顏色  黑色
重量  150g
