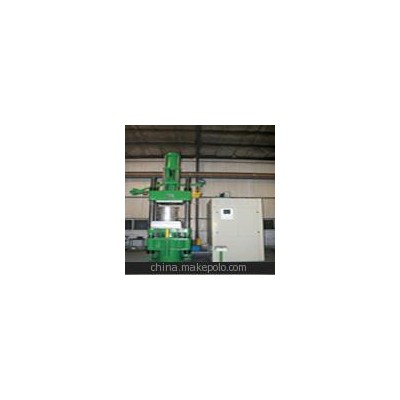

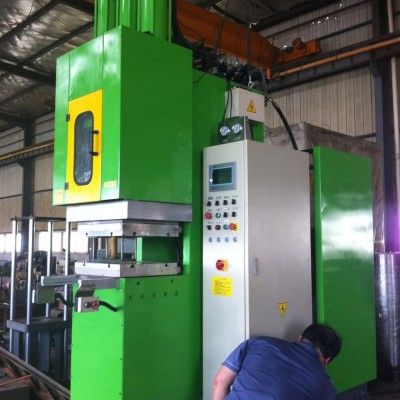

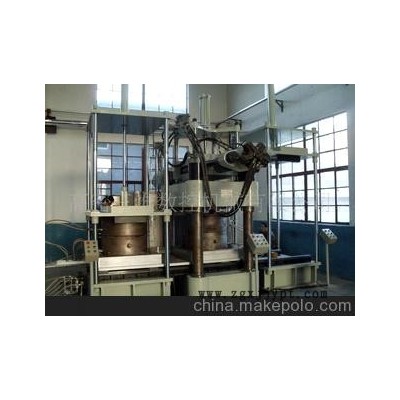

橡膠注射硫化機

一,、型號說明

SWZ**** B/*****

注射量ml

A：普通注射型 B：膠囊注射型

鎖模力T

工廠機型代號

二、基本構成：

本機臺為立式結構,，由注射系統,、鎖模系統、溫控系統,、液壓系統,、電氣系統、頂出裝置,、安全裝置等組成,。

三、結構性能

1、塑化及注射系統

該部分安裝于機臺的上方,，塑化部分由入料螺桿,、螺桿套、冷卻套,、逆止閥,、軸接座、液壓馬達,、連接法蘭等組成,。注射部分由注射油缸、注射座,、料筒,、注射管、注射柱塞,、膠量電子尺、機頭升降油缸,、導向立柱等組成,。入料螺桿與料筒成90°連接，注射油缸和料筒垂直安裝于注射座上,，注射座由四立柱導向由機頭升降油缸推動進行垂直上下運動,，注射管上部連接于料筒，下部安裝注射嘴并與模具澆口對接,。

工作時,，螺桿在液壓馬達的帶動下通過入料口進入膠條，將膠條塑化并擠入料筒內,，注射時膠料在注射柱塞壓力下（150-170Mpa）經注射嘴注入模腔內,，經保壓、硫化而成制品,。注射過程中的壓力,、速度分成五段，可按需要調節每一段的壓力及速度,。入料量由電子尺檢測,，按設定量入料。

螺桿,、螺套及料筒采用38CrMOALA合金鋼經熱處理,、機加工、離子氮化,、拋光制成,。冷卻套采用熱套裝工藝。

2、溫控系統

（1）入料螺桿,、料筒溫控采用熱媒油介質循環間接加熱溫控系統,，低壓力環境運行，循環介質自動補充,，該溫控系統具有熱交換效率高的特點,。配置有SSR輸出的PID溫度控制，本系統熱源循環穩定,，溫控準確,。溫控范圍0-100℃。

（2）模具加熱為蒸汽加熱,，采用帶控制模塊的蒸汽比例閥控制,，具有上下模、芯模溫度顯示,。蒸汽溫度最高200℃,。蒸汽壓力：≤1.55Mpa。

3,、鎖模系統

該系統主要由鎖模油缸,、快速合模油缸、芯模頂出油缸,、上橫梁,、活動平臺、下橫梁鎖模油缸聯合體,、上下工作臺,、四立柱組成。合模方式為柱塞式主油缸加快速合模油缸的結構形式,。

工作時由快速合模油缸帶動活動平臺,、鎖模柱塞沿四立柱快速升降，由光柵傳感器檢測相對位置實現高低速轉換,。到達合模點后,，增壓閥增壓，鎖模時液壓壓力為21MPa,。

頂出裝置分兩種：第一種是模具不推出頂出型,，第二種是模具推出頂出型。第一種適合小規格膠囊生產,，頂出裝置在熱板的中央位置,。第二種模具推出型適合大型膠囊生產，主要是安裝模具方便,，避免模具安裝過程中損傷設備,。模具推出型需要有出入模裝置及導軌,。模具推出后頂出，頂出裝置在出入模兩導軌中間,。規格不論大小均可按用戶要求配備頂出裝置,。

4、電氣控制系統基本組成與主要特點：

現在的橡膠注射硫化機電氣控制系統都采用PLC可編程序控制器加液晶觸摸屏組成,。電腦內安裝有專用控制軟件,。觸摸屏由存儲、運行,、速度,、壓力、位置,、溫度,、加熱、報警,、功能頁面組成,。

膠囊注射硫化機的實時過程控制主要為設備的動作程序控制，生產工藝參數的設定模具信息的儲存,，系統監控,，安全報警和功能選擇等，設備動作程序控制主要有塑化螺桿液壓馬達的啟動,，注射油缸、機頭升降,、合模,、開模、保壓,、頂出等動作的控制,，生產工藝參數有溫度，壓力,、時間,、速度、位置,、注射量可進行設定,。注射采用五段速度三段注射壓力可調?？蓛?chǔ)存99個模具信息包括生產工藝參數,、模具號、膠囊規格等內容進行儲存,，更換模具規格時可調用儲存參數進行生產,、監控是對整機的溫度,、壓力、速度,、動作等進行監控,。安全報警如溫度超限、斷料,、超時,、缺料、位置等進行報警,，并按相關的報警說明進行處理,。功能選擇如抽真空方式、入料方式選擇等,。

溫度控制分為塑化螺桿溫度,、料筒溫度及蒸汽溫度，塑化螺桿及料桶溫度控制由熱媒油循環系統控制,，蒸汽溫度控制使用PLC-TDA模塊控制的比例壓力調節閥,，上下熱板使用一套控制系統，必要時可對芯模單獨控制,，可通過觸摸屏設定注射前模具溫度,，蒸汽壓力：≤1.55Mpa。

,。壓力設定有塑化馬達壓力,、注射壓力、頂出壓力,、合模壓力,、保壓壓力，注射壓力根據生產規格的變化,，需要調整到最佳值,，時間調整包括塑化時間、注射時間,、注射保壓時間,、硫化時間、抽真空時間,、吹制品時間,，速度設定可分塑化螺桿速度、注射速度等,，位置設定主要有入料位置（注射量）,、合模位置、頂出位置等,。

這些工藝參數設置的正確與否,，對生產膠囊的質量和生產效率直接相關,，上述工藝參數中，有些比較固定,，如塑化溫度,，料筒溫度，塑化馬達壓力等一經設定很少調整,，但其它工藝參數是按不同規格的膠囊規格各有一套不同的參數,。

生產時有兩種工作方式選擇，即“手動”模式和“自動”模式,，手動模式一般在生產前對生產的準備過程,，使用手動調整，如入料,、射出舊料等,，一旦進入正式生產則轉到自動模式。注射量由注射裝置上的電位尺進行測量,。

四,、基本參數：

Basic Specification 基本規格：1

Injection unit      注射系統

Plasticization unit  塑化系統

Mould closing unit 鎖模系統

Power  動力

General  其他

To ensure technological excellence，specifications are subject to change without prior notice,。

*本目錄僅供參考,，若有任何變更，恕不另行通知,。

Basic Specification 基本規格：2

Injection unit      注射系統

Plasticization unit  塑化系統

Mould closing unit 鎖模系統

Power  動力

General  其他

To ensure technological excellence,，specifications are subject to change without prior notice。

*本目錄僅供參考,，若有任何變更,，恕不另行通知。
