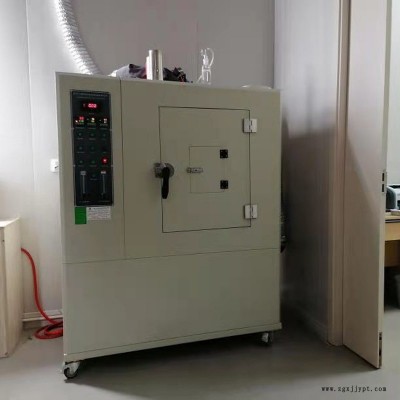

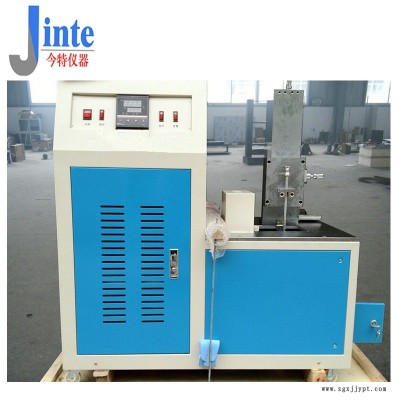

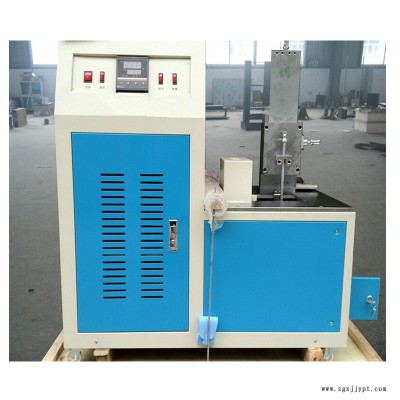

JT6061橡塑低溫脆性試驗(yàn)機(jī) （多式樣法）

一,、用途

   橡膠低溫脆性試驗(yàn)機(jī)是測定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時(shí)的高溫度,，即為脆性溫度，可以對非硬質(zhì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定,?？梢詼y定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學(xué)研究材料及其制品的質(zhì)量檢驗(yàn),，生產(chǎn)過程的控制等方面均是不可缺少的,。本儀器是根據(jù)GB/T5470-2008塑料沖擊脆化溫度試驗(yàn)方法、GB/T 15256-2014《硫化橡膠低溫脆性的測定（多試樣法）》國家標(biāo)準(zhǔn)設(shè)計(jì)的,，研制開發(fā)的壓縮機(jī)制冷設(shè)備,。本設(shè)備采用復(fù)疊式壓縮機(jī)制冷技術(shù)，利用熱平衡原理及循環(huán)攪拌方式,，達(dá)到對試樣的自動均勻冷卻,、恒溫，可完全滿足國家標(biāo)GB/T229-94做規(guī)定的各項(xiàng)控溫指標(biāo),。

二,、本儀器符合以下標(biāo)準(zhǔn)：

1. GB/T 5470-2008塑料 沖擊法脆化溫度的測定

2. GB/T 15256-1994硫化橡膠低溫脆性的測定（多試樣法）

3. HG/T 2-162-1965塑料低溫沖擊壓縮試驗(yàn)方法

4. ISO 812-2006硫化橡膠或熱塑性橡膠低溫脆性的測定

5. ASTM D 746-2007用沖擊法測定塑料及彈性材料脆化溫度的試驗(yàn)方法

6. ASTM D 2137-1994橡膠特性的試驗(yàn)方法.撓性聚合物及涂層織物的脆化點(diǎn)

7. JIS K 7216-1980塑料脆化溫度的測試方法

三、技術(shù)參數(shù)

1,、控溫范圍：-70℃（可以根據(jù)客戶需求定制-80℃-0℃）

2,、降溫速度：大約2小時(shí)左右注：使用環(huán)境在室溫（23—25℃）下使用，工作時(shí)保持壓縮機(jī)散溫效果,，可將側(cè)門全部打開,。

3、恒溫后,，試驗(yàn)3min時(shí)間內(nèi)溫度波動：＜±0.5℃

4,、外形尺寸：720×700×1380mm（長×高×寬）

5,、工作室外形尺寸：200×140×100mm（長×高×寬）

6,、冷卻介質(zhì)：乙醇或其他不凍液

7、攪拌電機(jī)：15W

8,、工作電源220V~240V,50Hz,2KW

四,、結(jié)構(gòu)原理

1、試樣夾持器應(yīng)的堅(jiān)硬的,，設(shè)計(jì)成懸臂梁式夾住試樣,，在夾持器不變形的情況下，每一個(gè)試樣應(yīng)被穩(wěn)定地,、牢靠地夾住,。沖擊頭沿著垂直于試樣上表面的方向運(yùn)動，并以2.0±0.2m/s的試驗(yàn)線速度沖擊試樣，沖擊后移動速度至少在6mm范圍內(nèi)保持不變,。為了達(dá)到?jīng)_擊期間和沖擊后規(guī)定的沖擊速度,，應(yīng)注意確保足夠的沖擊能量，每個(gè)試樣至少需要3.0J沖擊能量,。因此,，有必要每次試驗(yàn)限定沖擊試樣的數(shù)量。

2,、試樣夾持器A試樣每次可夾持15個(gè),，B試樣每次可夾持5個(gè)。

3,、沖擊裝置：沖擊裝置由沖擊和自鎖機(jī)構(gòu)組成,。

4、沖擊器4.1 A試樣： a）沖頭半徑為1.6±0.1mm,； b）鉗口半徑為4.0±0.1mm,； c)沖頭中心線與夾具間隙為3.6±0.1mm； d）沖頭的外側(cè)與夾具間隙為2.0±0.1mm4.2 B試樣： a）沖頭半徑為1.6±0.1mm,； b）沖頭中心線與夾具間隙為7.87±0.25mm,； c)沖頭的外側(cè)與夾具間隙為6.35±0.25mm

五、使用方法

1,、向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇）,，其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。

2,、接通電源,，溫控儀和計(jì)時(shí)器顯示燈亮。

3,、將試樣垂直夾在夾持器上,。夾的不宜過緊或過松，以防止試樣變形或脫落,。

4,、按下夾持器，開始冷凍試樣,，同時(shí)啟動時(shí)序控制開關(guān)（或按動秒表）計(jì)時(shí),。試樣冷凍時(shí)間規(guī)定為3.0±0.5min。試樣冷凍期間,，冷凍介質(zhì)溫度波動不得超過±1℃,。

5、拉動沖擊自鎖手柄,，沖擊在重力作用下自由下落,，對試樣做沖擊動作,。

6、取下試樣,，將試樣按沖擊方向彎曲成180°,，仔細(xì)觀察有無破壞。

7,、試樣經(jīng)沖擊后（每個(gè)試樣只準(zhǔn)沖擊一次）,，如出現(xiàn)破壞時(shí)，應(yīng)提高冷凍介質(zhì)的溫度,，否則降低其溫度,，繼續(xù)進(jìn)行試驗(yàn)。通過反復(fù)試驗(yàn),，確定至少有兩個(gè)試樣不破壞的低溫度和至少一個(gè)試樣破壞的高溫度,，如這兩個(gè)結(jié)果相差不大于1℃時(shí)，即試驗(yàn)結(jié)束,。

六,、試驗(yàn)標(biāo)準(zhǔn)

1、規(guī)格：A：塑料試樣的長為20.0±0.25mm,，寬為2.5±0.1mm,，厚為2.0±0.1mm的條形試樣B：橡膠試樣的長為31.75±6.35mm，寬為6.35±0.51mm,，厚為1.91±0.13mm

2,、要求試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷,。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸,。

(本儀器采用進(jìn)口壓縮機(jī)制冷，標(biāo)準(zhǔn)中的重錘法做試驗(yàn))
