• 供貨總量 : 不限
• 價(jià)格說(shuō)明 : 議定
• 包裝說(shuō)明 : 不限
• 物流說(shuō)明 : 貨運(yùn)及物流
• 交貨說(shuō)明 : 按訂單

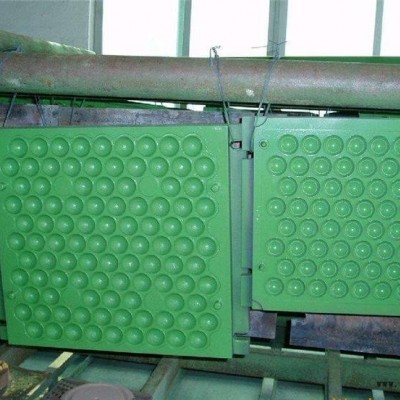

分散體涂層：分散體涂層的加工方法是使涂層材料均勻的分布在溶劑中形成分散液(固態(tài)物質(zhì)混在液體中)的一種濕法加工。這種混合物被高壓空氣霧化并噴涂于工件表面。

加工步驟

分散體涂層的加工步驟分為以下幾步：工件的制備，(濕法)分散體涂層噴涂，干燥，燒結(jié).

      為了使工件表層獲得足夠的表面附著力，必須首先除去待涂表面的全部油脂。我們使用溶劑溶解油脂并加溫至約400度使其完全揮發(fā)。下一步，采用噴砂處理的機(jī)械方式清潔工件并使其表面毛糙。可以通過(guò)應(yīng)用粘接助劑(底漆)的方式來(lái)改善涂層同工件表層的結(jié)合能力。

TEFLON又稱特氟龍噴涂，噴涂廠，特氟龍，特氟龍噴涂可以應(yīng)用在碳鋼，不銹鋼，噴涂加工廠，鋁，銅，鎂以及各種合金等金屬材質(zhì)上，也可以應(yīng)用在玻璃，玻纖以及一些橡膠塑料等非金屬材質(zhì)上。特氟龍噴涂的應(yīng)用通常都是它本身優(yōu)越性能的結(jié)合，其性能包括：

一、特氟龍噴涂在所有固體材料中具有的摩擦系數(shù)，其范圍大概在0.05~0.2，取決于表面壓力，滑動(dòng)速度以及運(yùn)用何噴涂。

二、鐵氟龍噴涂表面有極低的表面張力，因而表現(xiàn)出極強(qiáng)的不粘性。固態(tài)物質(zhì)可以粘在噴涂上。雖然膠狀物質(zhì)對(duì)其表面有可能會(huì)有一定粘附，絕大多數(shù)材料在其表面都很容易清洗。

三、在相當(dāng)廣闊的頻率范圍內(nèi)，特氟龍?具有很高的絕緣強(qiáng)度，很低的介電系數(shù)，以及極高的表面電阻。通過(guò)特殊配方或工業(yè)處理后，甚至能具有一定的導(dǎo)電性，可以用作抗靜電涂料。

四、鐵氟龍噴涂表面具有極強(qiáng)的疏水疏油性，因此清洗就更加容易。事實(shí)上，很多情況下噴涂表現(xiàn)出自潔性。

噴涂具有極強(qiáng)的耐高溫及耐火性能，下沙噴涂，這是由特氟龍有很高的熔點(diǎn)和自燃點(diǎn)，以及意想不到的極低的導(dǎo)熱性。特氟龍噴涂工作溫度可以達(dá)到290°C，間斷性的工作溫度甚至可以達(dá)到315°C。

噴涂前準(zhǔn)備：

1.噴涂前需要將被噴涂件擦洗干凈，不留油污、鐵銹等。

2.調(diào)節(jié)涂料粘度。

（1）涂-4粘度計(jì)測(cè)量：合適的粘度一般是20~30秒。

（2）目測(cè) ：用棒(鐵棒或木棒)將涂料攪勻后挑起至20厘米高處剛停時(shí)，漆液成一直線， 瞬間即斷流變成往下滴，這個(gè)粘度較為合適。

噴涂過(guò)程：

1.噴嘴要平直于物面噴涂，噴涂廠家，盡量減少斜向噴涂，可上下左右勻速移動(dòng)。

2. 當(dāng)噴到物面兩端時(shí)，扣噴的手要迅速的松一下，使漆霧減少。（物面的兩端，往往 要接受兩次以上的噴涂，容易造成流掛）

3.噴涂時(shí)要下一道壓住上一道的1/3或1/4。（防止漏噴）

4.在室外空曠的地方噴涂時(shí)，操作者要站在順風(fēng)方向。（防止漆霧被風(fēng)吹到已噴好的漆膜上造成難看的粒狀表面）
