| 產品用途 | 機械加工 |
|---|---|
| 產地 | 廣州 |
| 產品類型 | 全新 |
| 控制形式 | 數控 |
| 類型 | 鉆銑床 |
| 認證 | CCC |
| 重量 | 3500 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 不銹鋼制品 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 品牌 | 北一精機 |
| 型號 | XK713 |
| 主軸錐孔錐度 | BT40 |
| T型槽數目 | 3 |

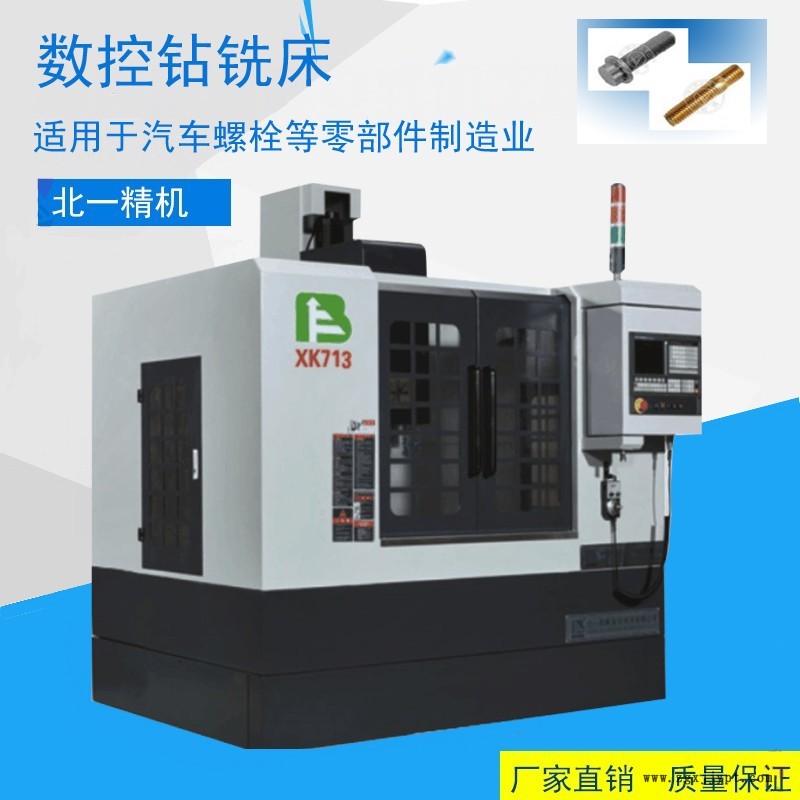

一、立式數控銑床XK713及XK713D技術參數：
| 型號 | XK713 （無級變速） | XK713D （無級變速） |
| 工作臺面mm | 800×320 | 800×320 |
| 行程mm | 500*300*360 | 500*300*360 |
| 主軸端與工作臺最大距離mm | 400 | 400 |
| 主軸中心線與立柱距離mm | 300 | 300 |
| 主軸錐孔 | BT40 | BT40 |
| 主軸轉速rpm | 150-6000 | 150-6000/8000 |
| 機械最大化減速比 | 1：2/1：1 | 1：2/1：1 |
| 最大扭矩N.M | 40/20 | 40/20 |
| 主電機功率KW | 3.0 | 4.0 |
| 換刀方式 | 氣動換刀 | 氣動換刀 |
| 最小設定單位伺服) mm | 0.001 | 0.01/0.001 |
| 驅動電機（扭矩或功率）N.M/KW | 1KW | 1KW |
| 絲桿種類 | 滾珠絲桿3206 | 滾珠絲桿3206 |
| 適用范圍 | 高速鉆銑 | 高速鉆銑 |
| 機床重量Kg | 2000 | 2500 |
| 外形尺寸 | 2000*2000*2100 | 2000*2000*2100 |
二、高剛性模具硬軌機立式數控銑床系列XK713可標準附件
1）氣動拉刀裝置 2）全封閉防護罩 3）自動潤滑系統 4）冷卻系統 5）照明系統 6）調整墊鐵
7）技術手冊 8）電子手輪
三、機床主要部件清單：
| 序號 | 名稱 | 配置響應 | 備注（產地） |
| 1 | 數控系統 | 廣數 | 廣東 |
| 2 | 電機 | 米格 | 浙江 |
| 3 | 主軸軸芯 | "丹銓" | 臺灣 |
| 4 | 主軸軸承 | "NSK" | 日本 |
| 5 | 滾珠絲杠 | "銀泰" | 臺灣 |
| 6 | 絲杠支撐軸承 | "NSK" | 日本 |
| 7 | 精密鎖緊螺母 | "盈錫" | 臺灣 |
| 8 | 皮帶 | UNITTA | 日本 |
| 9 | 無間隙聯軸器 | "R&W" | 德國 |
| 10 | 自動潤滑系統 | "工藝" | 南京 |
| 11 | 強電箱電器元件 | "施耐德、德力西" | 法國 |
| 12 | 氣動元件 | "亞德客" | 臺灣 |
| 13 | 行程開關 | "北京第一機床電器" | 北京 |
| 14 | 導軌防護 | 不銹鋼防護罩 | 國內知名品牌 |
| 15 | 機床照明燈 | 110V 防水機床專用照明燈 | 國內知名品牌 |
四、隨機文件
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 機床墊鐵 | 件 | 隨機 |
| 2 | 地腳螺釘 | 件 | 隨機 |
| 3 | 工具箱 | 件 | 隨機 |
| 4 | 沖屑工具 | 套 | 1 |
| 5 | 合格證明書 | 份 | 1 |
| 6 | 使用說明書 | 份 | 1 |
| 7 | 系統操作編程說明書 | 份 | 1 |
| 8 | 操作維護說明書 | 份 | 1 |
| 9 | 機床精度檢驗證書 | 份 | 1 |
| 10 | 機床零部件清冊 | 份 | 0 |
：
| 序號 | 名稱 | 規格及型號 | 單位 | 數量 | 備注 |
| 1 | 主機 | XK713 | 臺 | 1 | 北一 |
| 2 | 平口鉗 | | | | 選配 |
| 3 | 銑夾頭 | | 套 | 1 | |
| 4 | 防震墊鐵 | | 副 | 4 | |
| 5 | 月牙扳手 | | 只 | 1 | |
| 6 | BT40/莫氏4#刀柄 | BT40 | 只 | 1 | |
| 7 | BT40刀柄拉釘 | | 只 | 1 | |
| 8 | 控制系統 | GSK980MDc | 套 | 1 | |
| 9 | F1型精密鏜刀 | | | | 選配 |
| 10 | 數控分度頭 | | | | 選配 |
| 11 | 刀庫 | | | | 選配 |
| 12 | 螺絲刀 | | 把 | 4 | |
| 13 | 開口扳手 | 32-36 | 只 | 1 | |
| 14 | 內六角扳手 | | 套 | 1 | |
| 15 | 活動扳手 | | 只 | 1 | |
| 16 | | | | | |
| 17 | | | | | |
| 隨機文本資料 | |||||
| 18 | 機床使用說明書 （線路圖） | XK713 | 份 | 1 | |
| 19 | 合格證明書 | XK713 | 份 | 1 | |
| 20 | 裝箱單 | XK713 | 份 | 1 | |
| 21 | 數控系統說明書 | GSK980MDc | 本 | 1 | |
| 22 | 變頻器說明書 | J310 | 本 | 1 | |
| 23 | 數控分度頭說明書 | | | | 選配 |
| 24 | 驅動器說明書 | DY3F | 本 | 1 | |
| 25 | 刀庫說明書 | | | | 選配 |
