  建筑伸縮縫即伸縮縫,，是指為防止建筑物構件由于氣候溫度變化（熱脹,、冷縮）,，使結構產生裂縫或破壞而沿建筑物或者構筑物施工縫方向的適當部位設置的一條構造縫。伸縮縫是將基礎以上的建筑構件如墻體,、樓板,、屋頂（木屋頂除外）等分成兩個獨立部分，使建筑物或構筑物沿長方向可做水平伸縮,。

主要作用

防止房屋因氣候變化而產生裂縫,。其做法為：沿建筑物長度方向每隔一定距離預留縫隙，將建筑物從屋頂,、墻體、樓層等地面以上構件全部斷開,，建筑物基礎因其埋在地下受溫度變化影響小,，不必斷開。伸縮縫的寬度一般為2厘米到3厘米,，縫內填保溫材料,，兩條伸縮縫的間距在建筑結構規范中有明確規定。

若建筑物平面尺寸過長,，因熱脹冷縮的緣故,，可能導致在結構中產生過大的溫度應力，需在結構一定長度位置設縫將建筑分成幾部分,，該縫即為溫度縫,。對不同的結構體系，伸縮縫間的距離不同,，中國現行規范《混凝土結構設計規范》GB50010-2010中8.1條對此有專門規定,。

類型

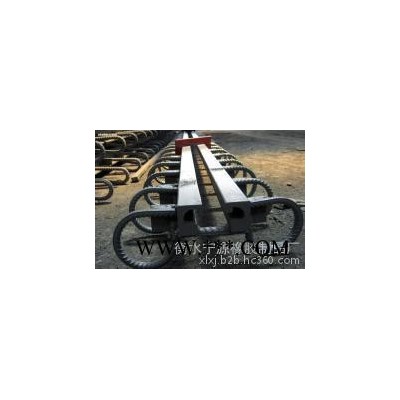

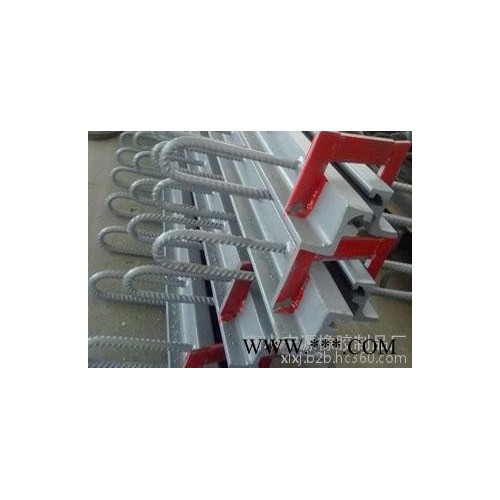

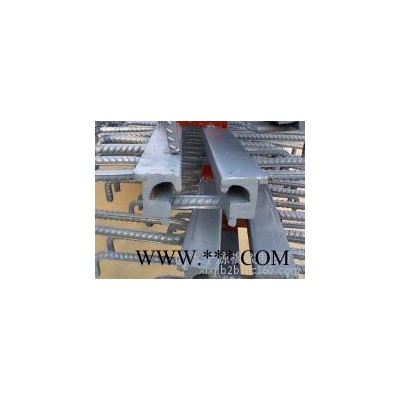

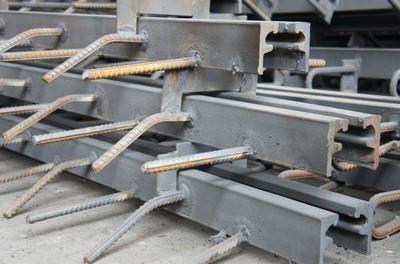

橋梁伸縮縫GQF-C型、GQF-Z型,、GQF-E型,、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫產品,。其中GQF-C型,、GQF-Z型、GQF-L型,、GQF-F型橋梁伸縮裝置適用于伸縮量80mm以下的的橋梁, GQF-MZL型橋梁伸縮裝置型是由邊梁,、中梁,、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁。

為滿足橋面變形的要求,，通常在兩梁端之間,、梁端與橋臺之間或橋。

構造要求

（1）在平行,、垂直于橋梁軸線的兩個方向均能自由伸縮

（2）牢固可靠

（3）車輛駛過應平順,、無突跳與噪聲

（4）防水及防止雜物滲入阻塞

（5）安裝、檢查,、養護,、消除污物都要簡易方便[1]

設計要點

整體設計

合理選定恰當伸縮量的縫隙極為重要，縫隙越大伸縮裝置越容易遭破壞,。采用的縫隙過大或過小,，以及沒有考慮安裝時的溫度而調整間隙。特別是針對板式橡膠伸縮裝置,，易造成破壞,。即使是連續橋面，在面層鋪裝上往往也會出現裂紋,。因此,。要采取預先切割橋面，設置接縫,，或用較軟的鋪裝層來吸收裂縫,，或者安設小型的伸縮裝置來解決。在較大縱坡的情況下,，如不設置考慮適應豎直變位的構造,，也容易產生缺陷，引起破壞,。伸縮裝置沿橋面縱向,，即使伸縮量小，也存在撓度差大的問題,，因此,，在伸縮裝置構造上要給予重視。伸縮裝置與梁體結合成等強的整體無疑是提高其使用效能的重要手段,。除模數式伸縮裝置之外的其他類型的橋梁伸縮裝置,，與橋面板的固定、結合往往不夠充分,，效果不甚理想,，一般構造尺寸較小、剛度不足，而且對新材料的特征,、配合等研究不夠深入,，所以在選型時應作充分的比較研究。為防止因雨水而起的漏水現象,，雖然在一些鋼制伸縮縫裝置中,，對配合部位采取插入密封橡膠或?qū)⑴潘b置或鋪裝層面層作為容易清掃的型式，或在整個縫隙中灌注填入防水材料的實用型式,。對與橋面的雨水,，一般應在伸縮裝置附近設集中排水口；對不在日常養護作多次涂漆的構件上,，設計上應采用**耐久的防護材料作有效的處理,。

控制要點

1、梁板上的預埋鋼筋如果位置不對或者是漏預埋了,，則需要采用植筋的方法把鋼筋補上,。

2、切割后要清理干凈,，鏈接錨固,。

3、鋼筋焊接焊縫要夠,，焊接要牢固,。

4、混凝土的表面標高要正確,，防止跳車。

5,、伸縮縫錨固牢靠,，不松動，伸縮性能有效,。

6,、混凝土的養護時間要夠，不要因為養護時間不夠而開放交通,。

安全安裝

1,、要求施工單位將伸縮縫吊裝**位，檢查其中心線與梁縫中心線是否重合,，其頂面與路面標高是否一致,，及時進行調整。將預埋鋼筋和伸縮縫錨固件焊接牢固,，再橫穿12或16水平鋼筋,。一定要立即拆除伸縮縫定位壓板，鏨去定位螺絲,，并用角向砂輪磨去焊疤,，補上油漆,。用膠粘紙帶或木板密封伸縮縫頂面縫口，在槽口部位即澆筑50號混凝土,；用插入式振動棒,，充分振搗密實。抹平混凝土過度段表面,。用直尺檢查伸縮縫頂面,、過度段，應盡量與路面平順,。做好混凝土養生后方可通車,。帶有防撞墻，人行道結構的伸縮縫,，參造上述安裝工序作業,。

2、安裝前應檢查伸縮縫是否有出廠合格證,、使用說明書等,，并約請監理、設計及有關人員對伸縮縫外觀,、幾何精度進行檢查驗收,，合格后方可使用。在橋梁上進行劃線,、切割：根據設計位置放出伸縮縫中線,，并按設計尺寸從中線位置量測伸縮縫混凝土保護帶邊線，用混凝土切縫機按所畫邊線切割橋面瀝青混凝土,。為保證切邊不受損壞,，可分兩次切割。第1次切縫距離保護帶邊線預留5cm,，待澆筑混凝土前,，再沿準確邊線進行第2次切割。切縫要求順直,、準確,，切割時注意不要破壞橋面防水層，將防水層卷起予以保護,。

3,、一定要及時進行橋面的清理、填塞間隙：人工配合空壓機清除切割范圍內的瀝青混凝土,，并鑿除松散混凝土,，同時將縫內的雜物清理干凈。縫寬一定要滿足設計寬度要求,，清理后用苯板將伸縮縫堵嚴,。恢復預埋錨筋,，預留鋼筋數量要與設計圖紙相符,，若不相符要及時補焊。用空壓機再次清理,。為預防伸縮縫安裝過程中焊花燒壞泡沫板,，可在泡沫板兩側用鋼板或鐵皮覆蓋保護。

4.當要安裝的伸縮縫**位用吊車吊運時,，應檢查好吊車的吊鉤,，防止脫鉤，吊裝時應嚴格按照廠家預留的吊位進行吊裝,，并按照設計圖紙綁軋鋼筋,。在固定過程中采用拉線的方法控制伸縮裝置的中線和直順度，用長度大于3m具有足夠剛度的工字鋼或鋁合金鋼搭放在伸縮縫兩側來控制高程,。工字鋼沿垂直伸縮縫的方向以1m間距放置,，并與縫兩側路面壓緊，用木楔將伸縮縫型鋼墊平,，然后用3m直尺配合自制小門架逐段**調平,，調平過程中應采用鋼楔。伸縮縫**位后,，應調整伸縮縫的中線及標高,，標高根據縫兩側5m范圍內的實測路面標高確定。
