| 廠家(產(chǎn)地) | 泰科納 |
|---|---|
| 牌號(hào) | A115 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 阻燃級(jí) |
| 用途級(jí)別 | 家電部件,電線電纜級(jí),電動(dòng)工具配件 |
| 銷售方式 | 品牌經(jīng)銷 |
| 類型 | 標(biāo)準(zhǔn)料 |
產(chǎn)品參數(shù)
| 性能項(xiàng)目 | 試驗(yàn)條件[狀態(tài)] | 測(cè)試方法 | 測(cè)試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 基本性能 | 密度 | ISO 1183 | 1500 | kg/m3 | |
| 物理性能 | 模具收縮率 | normal | ISO 2577 | 0.10 | % |
| 模具收縮率 | parallel | ISO 2577 | 0.40 | % | |
| 機(jī)械性能 | 拉伸模量 | ISO 527-1,-2/1 | 12000 | MPa | |
| 斷裂應(yīng)力 | ISO 527-1,-2/5 | 200 | MPa | ||
| 斷裂應(yīng)變 | ISO 527-1,-2/5 | 3.1 | % | ||
| 彎曲模量 | 23℃ | ISO 178 | 12000 | MPa | |
| 彎曲強(qiáng)度 | 23℃ | ISO 178 | 240 | MPa | |
| charpy缺口沖擊強(qiáng)度 | 23℃ | ISO 179/1eA | 42.0 | KJ/m2 | |
| charpy沖擊強(qiáng)度 | 23℃ | ISO 179/1eU | 48.0 | KJ/m2 | |
| IZOD缺口沖擊強(qiáng)度 | 23℃ | ISO 180/1A | 45.0 | KJ/m2 | |
| IZOD無(wú)缺口沖擊強(qiáng)度 | 23℃ | ISO 180/1U | 61.0 | KJ/m2 | |
| 洛氏硬度 | ISO 2039-2 | 80 | M scale | ||
| 電氣性能 | 表面電阻率 | IEC 60093 | >1.0E+15 | ohms | |
| 體積電阻率 | IEC 60093 | 1.0E+13 | ohm.m | ||
| 相對(duì)電容率 | 100Hz | IEC 60250 | 3.50 | ||
| 相對(duì)電容率 | 1000Hz | IEC 60250 | 3.00 | ||
| 介電損耗因素 | 100Hz | IEC 60250 | 0.020 | ||
| 介電損耗因素 | 1000Hz | IEC 60250 | 0.018 | ||
| 電氣強(qiáng)度 | IEC 60243-1 | 34 | KV/mm | ||
| 熱性能 | 熱變形溫度 | 0.45MPa | ISO 75-1,-2 | 250 | ℃ |
| 熱變形溫度 | 1.80MPa | ISO 75-1,-2 | 230 | ℃ | |
| 維卡軟化溫度 | 50℃/h 50N | ISO 306 | 162 | ℃ | |
| 線性熱膨脹系數(shù) | parallel | ISO 11359-1,-2 | 1.0E-5 | cm/cm℃ | |
| 線性熱膨脹系數(shù) | normal | ISO 11359-1,-2 | 0.000018 | cm/cm℃ | |
| 燃燒性 | UL 94 | V-0 | |||
產(chǎn)品牌號(hào)：A115LCP是英文Liquid Crystal Polymer 的縮寫,，在國(guó)內(nèi)稱之為液晶聚合物,，是一種新型的高分子材料，在一定的加熱狀態(tài)下一般會(huì)變成液晶的形式,，所以因此而得名,，它的特性決定了LCP塑膠原料的用處。[1] [2] LCP塑膠原料全稱LIQUID CRYSTAL POLYMER,，中文名稱液晶聚合物,。它是一種新型的高分子材料，在熔融態(tài)時(shí)一般呈現(xiàn)液晶性,。這類材料具有優(yōu)異的耐熱性能和成型加工性能。聚合方法以熔融縮聚為主,，全芳香族LCP多輔以固相縮聚以制得高分子量產(chǎn)品,。非全芳香族LCP塑膠原料常采用一步或二步熔融聚合制取產(chǎn)品。近年連續(xù)熔融縮聚制取高分子量LCP的技術(shù)得到發(fā)展,。液晶芳香族聚酯在液晶態(tài)下由于其大分子鏈?zhǔn)侨∠虻?，它有異常?guī)整的纖維狀結(jié)構(gòu)，性能特殊,，制品強(qiáng)度很高,，并不亞于金屬和陶瓷。拉伸強(qiáng)度和彎曲模量可超過10年來發(fā)展起來的各種熱塑性工程塑料,。機(jī)械性能,、尺寸穩(wěn)定性、光學(xué)性能,、電性能,、耐化學(xué)藥品性、阻燃性,、加工性良好,，耐熱性好，熱膨脹系數(shù)教低,。采用的單體不同,，制得的液晶聚酯的性能、加工性和價(jià)格也不同,。選擇的填料不同,、填料添加量的不同也都影響它的性能,。粒子圖片
LCP灰色粒子

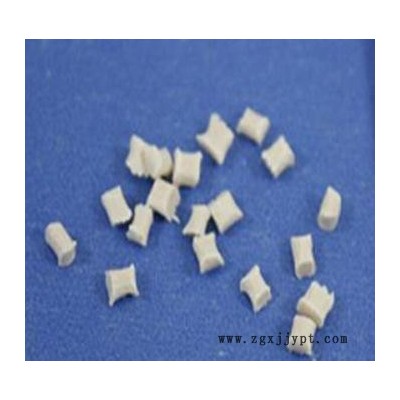

LCP 本色粒子
LCP特性A：液晶又可分為溶致液晶聚合物和熱致液晶聚合物。前者在溶劑中呈液晶態(tài),，后者因溫度變化而呈液晶態(tài),。B：液晶聚合物分子的分之主鏈剛硬，分子之間堆砌緊密,，且在成型過程中高度取向,，所以具有線膨脹系數(shù)小，成型收縮率低和非常突出的強(qiáng)度和彈性模量以及優(yōu)良的耐熱性,，具有較高的負(fù)荷變形溫度,，有些可高達(dá)340℃以上。C：LCP的耐氣候性,、耐輻射性良好,，具有優(yōu)異的阻燃性，能熄滅火焰而不再繼續(xù)進(jìn)行燃燒,。其燃燒等級(jí)達(dá)到UL94V-0級(jí)水平,。LCP塑膠原料是防火安全性**好的特種塑料之一。D：一般熱致性液晶聚合物具有較好派的流動(dòng)性,，易加工成型,。其成型產(chǎn)品具有液晶聚合物特有的皮芯結(jié)構(gòu)，樹脂本身具有纖維性質(zhì),，在熔融狀態(tài)下有高度的取向,，故可起到纖維增強(qiáng)的效果。這也是液晶聚合物**引人注目的特點(diǎn),。E：熱致液晶聚合物還可與多種塑料制成聚合物共混材料,，這些共混材料中液晶聚合物起到玻纖增強(qiáng)的作用，可以大大提高材料的強(qiáng)度,、剛性及耐熱性等,。F：LCP塑膠原料密度為1.4~1.7g/cm3。液晶聚合物具有高強(qiáng)度,，高模量的力學(xué)性能,，由于其結(jié)構(gòu)特點(diǎn)而具有自增強(qiáng)性，因而不增強(qiáng)的液晶塑料即可達(dá)到甚至超過普通工程塑料用百分之幾十玻璃纖維增強(qiáng)后的機(jī)械強(qiáng)度及其模量的水平,；如果用玻璃纖維,、碳纖維等增強(qiáng)，更遠(yuǎn)遠(yuǎn)超過其他工程塑料,。G：LCP液晶聚合物還具有優(yōu)良的熱穩(wěn)定性,、耐熱性及耐化學(xué)藥品性，對(duì)大多數(shù)塑料存在的蠕變?nèi)秉c(diǎn),，液晶材料可忽略不計(jì),，而且耐磨,、減磨性均優(yōu)異。H：LCP塑膠原料具有優(yōu)良的電絕緣性能,。其介電強(qiáng)度比一般工程塑料高,，耐電弧性良好。作為電器應(yīng)用制件,，在連續(xù)使用溫度200~300℃時(shí),，其電性能不受影響。而間斷使用溫度可達(dá)316℃左右,。I：LCP塑膠原料具有突出的耐腐蝕性能,，LCP制品在濃度為90%的酸及濃度為50%的堿存在下不會(huì)受到侵蝕，對(duì)于工業(yè)溶劑,、燃料油,、洗滌劑及熱水，接觸后不會(huì)被溶解,，也不會(huì)引起應(yīng)力開裂,。
LCP注塑成型工藝
LCP的成型溫度高，因其品種不同,，熔融溫度在300~425℃范圍內(nèi),。LCP熔體粘度低，流動(dòng)性好,，與烯烴塑料近似。LCP具有極小的線膨脹系數(shù),，尺寸穩(wěn)定性好,。成型加工條件參考為：成型溫度300~390℃；模具溫度100~260℃,；成型壓力7~100MPa,，壓縮比2.5~4，成型收縮率0.1~0.6,。
料筒溫度通常料筒溫度,、噴嘴溫度、材料熔融溫度如表所示,。如考慮到螺桿的使用壽命,，可以縮小后部、中部,、前部的溫差,。為了防止噴嘴流涎，噴嘴溫度可以比表中所示的溫度低10℃,，如果要提高流動(dòng)性的話,，所設(shè)溫度可以比表中所示的溫度高出20℃,，但是必須注意下列情況。降低料筒溫度時(shí)：滯留時(shí)間過長(zhǎng),，不會(huì)引起粒料在料筒中老化,，也不會(huì)產(chǎn)生腐蝕性氣體，所以滯留時(shí)間長(zhǎng)一般不會(huì)產(chǎn)生什么大的問題,。但是,，如果長(zhǎng)時(shí)間中斷成型的話，請(qǐng)降低料筒溫度,，再次成型時(shí),，以扔掉幾模為好。2. 模具溫度LCP塑膠原料可成型的模具溫度在30℃-150℃之間,。但是我們一般將模具溫度設(shè)定在70℃-110℃左右,。為了縮短成型周期、防止飛邊及變形,，應(yīng)選擇低的模具溫度,；如果要求制品尺寸穩(wěn)定（特別是用于高溫條件下的制品），減少熔接縫的產(chǎn)生及解決充填不足等問題時(shí),，則應(yīng)選擇高的模具溫度,。可塑化螺桿的轉(zhuǎn)速一般為100rpm,。如果是含玻纖或者含碳玻纖的材料（例：A130,、A230等），為了防止玻纖被折斷,，我們必須選擇比較低的轉(zhuǎn)速,。此外，背壓也盡可能低一點(diǎn),。料筒溫度設(shè)定為300℃時(shí),，材料在料筒內(nèi)滯留時(shí)間對(duì)塑料的機(jī)械性能、顏色都有影響,。注射壓力和注射速度**的注射壓力必須取決于材料,、制品形狀、模具設(shè)計(jì)（特別是直澆口,、流道,、澆口）及其他的成型條件。但是LCP無(wú)任何品級(jí)其熔融粘度都是非常低的,，所以注射壓力比一般的熱可塑性樹脂要低,。成型剛開始時(shí)采用低壓，然后慢慢地增加壓力,，這是一種比較好的方法,。大抵的成型品在15MPa-45MPa的注射壓力下即可成型,。另外，LCP的固化時(shí)間比較快,，所以注射速度快則易得到好的結(jié)果,。成型周期成型周期取決于成型品的大小、形狀,、厚薄,、模具結(jié)構(gòu)及成型條件。正如上面所說的那樣LCP具有良好的流動(dòng)性,，所以它的填充時(shí)間比較短,，且固化速度也比較快，所以我們可以得到較短的成型周期,。代表性的成型周期為10秒-30秒,。LCP主要用途1）LCP塑膠原料其具有高強(qiáng)度、高剛性,、耐高溫,、電絕緣性等十分優(yōu)良，被用于電子,、電氣,、光導(dǎo)纖維、汽車及宇航等領(lǐng)域,。2）用液晶作成的纖維可以做魚網(wǎng),、******、體育用品,、剎車片,、光導(dǎo)纖維幾顯示材料等，還可制成薄膜,，用于軟質(zhì)印刷線路、食品包裝等,。3）LCP塑膠原料已經(jīng)用于微波爐容器,，可以耐高低溫。LCP還可以做印刷電路板,、人造衛(wèi)星電子部件,、噴氣發(fā)動(dòng)機(jī)零件；用于電子電氣和汽車機(jī)械零件或部件,；還可以用于醫(yī)療方面,。4）LCP塑膠原料可以加入高填充劑作為集成電路封裝材料，以代替環(huán)氧樹脂作線圈骨架的封裝材料,；作光纖電纜接頭護(hù)套和高強(qiáng)度元件,；代替陶瓷作化工用分離塔中的填充材料等,。 5）LCP塑膠原料還可以與聚砜、PBT,、聚酰胺等塑料共混制成合金,，制件成型后其機(jī)械強(qiáng)度高，用以代替玻璃纖維增強(qiáng)的聚砜等塑料,，既可提高機(jī)械強(qiáng)度性能,，又可提高使用強(qiáng)度及化學(xué)穩(wěn)定性等。目前正在研究將LCP用于宇航器外部的面板,、汽車外裝的制動(dòng)系統(tǒng)等,。
