泰安中齊建材有限公司

辛集市l(wèi)dpe土工膜生產(chǎn)廠家 辛集ldpe土工膜

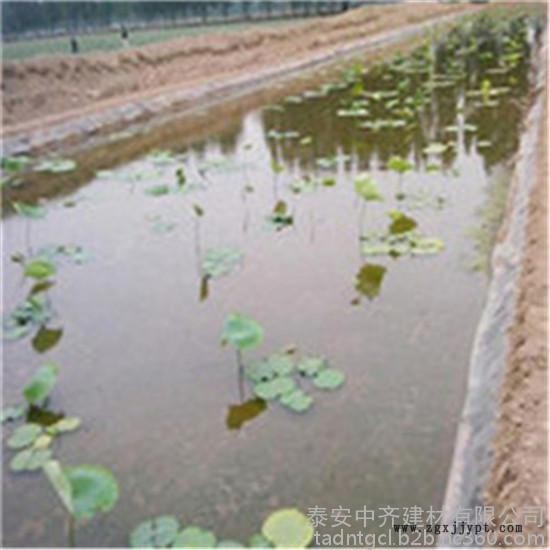

防滲土工膜 - 工程應(yīng)用
??經(jīng)編復(fù)合增強防水土工布具有優(yōu)越的隔水性,、耐用性,、防護性,?？蓮V泛用于鐵路,、公路,、運動館,、堤壩,、水工建筑,、遂洞、沿海灘涂,、圍墾,、環(huán)保等工程。

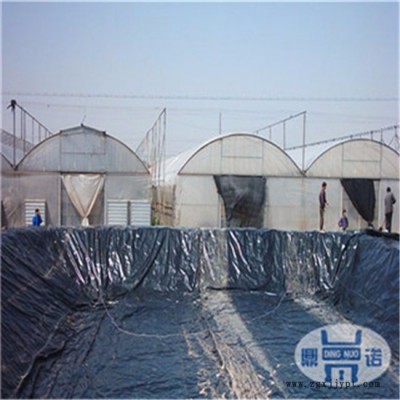

防滲土工膜 - 防滲土工膜的鋪設(shè)
??1. 鋪設(shè)防滲土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件,。
??2. 防滲土工膜裁切之前,，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸,，然后按實際裁切，一般不宜按圖示尺寸裁切,，應(yīng)逐片編號,，詳細(xì)記錄在專用表格上。
??3. 鋪設(shè)HDPE土工膜時應(yīng)力求焊縫**少,，在保證質(zhì)量的前提下,，盡量節(jié)約原材料。同時也容易保證質(zhì)量,。
??4. 膜與膜之間接縫的搭接寬度一般不小于10cm,，通常**使焊縫排列方向平行于**大坡度，即沿坡度方向排列,。
??5. 通常在拐角及畸形地段,，應(yīng)是接縫長度盡量減短。除特殊要求外,，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi),，盡量不設(shè)焊縫。
??6. 防滲土工膜在鋪設(shè)中,，應(yīng)避免產(chǎn)生人為褶皺,，溫度較低時，應(yīng)盡量拉緊,，鋪平,。
??7. 防滲土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走,、搬動工具等,，凡能對HDPE膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走,，以免對膜造成意外損傷,。

防滲土工膜 - 防滲土工膜施工方法：
??防滲土工膜在運輸過程中不要拖拉、硬拽,，避免尖銳物刺傷,。
??1、 應(yīng)從底部向高位延伸,，不要拉得太緊，應(yīng)留有1.50%的余幅,，以備局部下沉拉伸,。考慮到本工程的實際情況,，邊坡采取從上到下的鋪設(shè)順序,；
??2,、 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上,；
??3,、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上,，應(yīng)設(shè)在平面上,；
??4、先邊坡后場底,；
??5,、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于**大坡度線,。

防滲土工膜的焊接:
??1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接,。
??2.接縫處不得有油污、灰塵,，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物,，當(dāng)有雜物時必須在焊接前清理干凈。
??3.每天焊接開始時,，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度,、壓力、溫度進行正式焊接,。試樣上需標(biāo)明日期,、時刻、環(huán)境溫度,。熱鍥焊機在焊接過程中,，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào),。
??4.焊縫要求整齊,、美觀、不得有滑焊,、跳走現(xiàn)象,。
??5.在遇上土工膜長度不夠時，需要長向拼接,，應(yīng)先把橫向焊縫焊好,，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型,，不得十字交叉,。
??6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點,，應(yīng)為T字型,，盡量減少十字型,，縱模向焊縫交點處應(yīng)用擠壓焊機加強。
??7.焊膜時不許壓出死折,，鋪設(shè)HDPE土工膜時,，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量,。
??8.當(dāng)手提焊機的溫度控制所指示的焊機溫度低于200℃時,，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨,，切忌用手擦試,。
??9.當(dāng)接縫處有結(jié)露、潮濕,、泥沙等影響時,，處理后再進行焊接。 10.在下雨期間或接縫有潮氣,、露水,、或者大沙的情況下不能進行焊接，但采取防護措施是除外,。
??11.溫度低于5℃時,，按照規(guī)范要求不應(yīng)施工，如果必須施工的話,，焊接前應(yīng)對焊機進行預(yù)熱處理,。
??12.擠壓焊接機在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊,，磨損較嚴(yán)重時應(yīng)及時更換滑塊,，以免損傷膜面。
??13.土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電,，在特殊情況下采用當(dāng)?shù)赜秒姇r,，必須使用穩(wěn)壓器。

------------------------------------------------------------

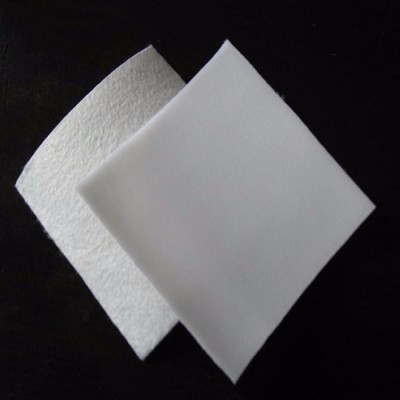

復(fù)合土工膜是由長絲土工布或短纖土工布與 PE土工膜經(jīng)熱復(fù)合而成,，具有平面排水,、有防滲的優(yōu)良特性。復(fù)合土工膜分為一布一膜和兩布一膜,，寬幅4-6m,，重量為200—1500g/平方 米，抗拉,、抗撕裂,、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強度高，延伸性能好,，變形模量大，耐酸堿抗腐蝕,，耐老化,，防滲性能好等特點。能滿足水利,、市政,、建筑、交通,，地鐵,、隧道、工程建設(shè)中的防滲,，隔離,，補強，防裂加固等土木工程需要,。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑,，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩,、排水溝渠的防滲處理,， 以及廢料場的防污處理。

其它
產(chǎn)品品種：一布一膜,、兩布一膜,、多布多膜等。
產(chǎn)品規(guī)格：單位面積質(zhì)量200-1600g/m2,膜厚0.1-1.5mm,，幅條0.8-6.6m
產(chǎn)品特性：集防滲排水于一體,、強度高、摩擦系數(shù)大,、耐穿刺,、耐老化、耐酸堿,、防止水土流失,。
產(chǎn)品用途：主要用于水利、交通,、隧道,、機場、冶金尾礦,、垃圾處理場,、屋面防滲等各種加筋防滲工程。
復(fù)合土工膜的使用年限問題，主要是由塑料薄膜是否失去防滲隔水作用而定,，據(jù)蘇聯(lián)**標(biāo)準(zhǔn)規(guī)定,，水工用的厚度為0.2m的加穩(wěn)定劑的聚乙烯薄膜，在清水條件下工作年限可達40~50年,，在污水條件下工作年限為30~40年,。因此復(fù)合土工膜的使用年限足以滿足大壩防滲要求的使用年限


------------------------------------------------
