| 型號 : | 多種 | 類型 : | 通用型 |
| 品牌 : | 紅葉硅膠 | 規(guī)格： : | 100：2和1：1 |
| 環(huán)保等級： : | FDA食品級 | 粘度： : | 自流平 |
| 顏色： : | 可根據(jù)需求調(diào)色 | 縮水率： : | 千分之一 |
產(chǎn)品名稱：機械手模具硅膠
產(chǎn)品編號： HY—E600#-E640#/MJ2230#-MJ2235#
商品品牌： 紅葉硅膠
機械手模具硅膠是一種具有高彈性的有機硅高分子專用硅膠材料，選用優(yōu)質(zhì)硅膠原材料，經(jīng)成熟的科學配方、純熟的工藝技能加工而成。由A、B兩組份可流動性的液體硅膠組成，是屬于雙組份加成型液體硅橡膠的一種。
一、機械手模具硅膠的用途：
提供多種型號的硅膠原料、其他設備硅膠原材料, 廣泛應用于領域材料, 工制品模具，特種工用品模具、工級廚房用品、防爆制品、風力發(fā)電站風葉模具、汽車外殼保險杠精密鑄造、船舶游艇配件鑄造模具、機械手模具硅膠、家用電器、照明燈具制品、各類食品蛋糕模具、巧克力模具、糖塊模具、人物雕像、樹脂制品模具硅膠、PVC、青磚雕模具硅膠、石膏線條模具硅膠等模具制作。
二、機械手模具硅膠的特點：
1. 環(huán)保無毒無味，無腐蝕性，通過FDA、SGS、ROSH等食品級認證；
2. 粘度低、流動性好，操作方便、易灌注；即可室溫固化也可加溫固化；
3. 優(yōu)良的生理惰性，防水、耐臭氧和老化，高抗拉韌性好，翻模次數(shù)多；
4. 化學穩(wěn)定性高，耐高溫，在-65℃至250℃可長期使用并保持其性能；
5. 收縮率小，交聯(lián)過程中不放出低分子，故體積不變，小于0.1%；
6. 不受制品厚度限制，可深度固化，做出的模具精密度高。
三、機械手模具硅膠的參數(shù)：
硅膠型號 | HY-E620 | HY-E630 | HY-E640 | HY-E650 |
硬度Shore A° | 20 | 30 | 40 | 50 |
顏色（A組份） | 半透明 | 半透明 | 半透明 | 半透明 |
顏色（B組份） | 半透明 | 半透明 | 半透明 | 半透明 |
A、B組份固化比例 | 1:1 | 1:1 | 1:1 | 1:1 |
A、B混合粘度(CPS) | 4000 | 6500 | 8500 | 12000 |
可操作時間（25℃) | 30分鐘 | 30分鐘 | 30分鐘 | 30分鐘 |
固化條件（℃/h） | 常溫/加溫 | 常溫/加溫 | 常溫/加溫 | 常溫/加溫 |
固化時間（25℃，100℃) | 4H，30min | 4H，30min | 4H，30min | 4H，30min |
密度(g/m3) | 1.13 | 1.13 | 1.13 | 1.13 |
拉伸強度(MPa) | ≥6.5 | ≥7 | ≥8 | ≥6 |
抗撕強度（KN·m-1） | ≥28 | ≥32 | ≥35 | ≥20 |
伸長率% | 450 | 400 | 380 | 250 |
線收縮率% | <0.1 | <0.1 | <0.1 | <0.1 |
備注: 以上參數(shù)僅供參考, 粘度、操作時間、固化后硬度可隨客戶需求調(diào)整。如有特殊需求請與我聯(lián)系。
四、機械手模具硅膠的使用方法：

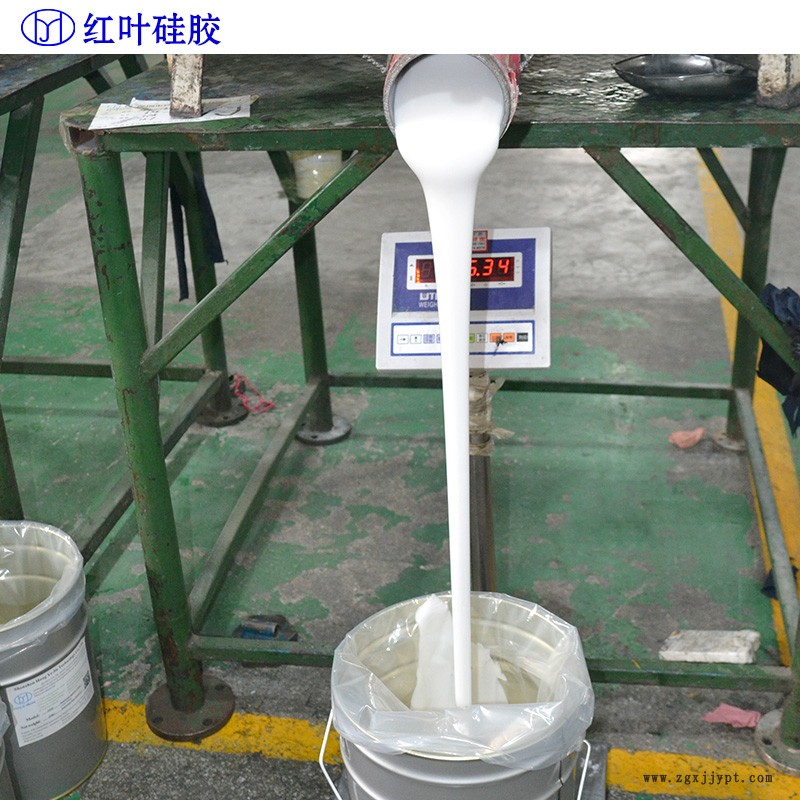

1. 混合：Ａ組份(基膠)與B組份(固化劑)按重量比例1：1進行混合，混合可以手動或使用機械設備操作，充分攪拌均勻。
2. 脫泡：混合后的精密鑄造模具硅膠膠料在灌模前應進行抽真空排氣泡。少量使用時可在真空干燥器內(nèi)進行，在真空-0.08MPa下，膠料體積會發(fā)泡可增大4～5倍，因此，脫泡的容器體積應比膠料體積大4～5倍，幾分鐘后膠體積恢復正常，當表面沒有氣泡逸出時（約5-10分鐘）即完成脫泡工序。
3. 表面處理：膠料要接觸的模具表面或需灌封的材料表面可用凡士林、噴霧型脫模劑、液體石蠟或者洗潔精水等作為脫模劑。
4. 硫化和脫模：混合脫泡后的精密鑄造模具硅膠置于100℃烘30分鐘固化，60℃烘2小時固化，室溫固化時間為4小時，固化的溫度和時間可根據(jù)工藝條件而定，溫度越高，固化時間越快。
五、機械手模具硅膠的注意事項：
1. 此硅膠不要和任何其他縮合型硅膠相接觸，操作之前，工具容器需要清潔干凈區(qū)分開，否則會引起固化劑中毒，造成硅膠不會固化的現(xiàn)象。
2. 在測試之前不可隨便往硅膠里補加顏色或粉體等，以免使膠發(fā)生催化劑反應不固化現(xiàn)象。
3. 在A、B膠料混合時要嚴格按照配比要求進行配料，配比不準確，硬度會發(fā)生變化。
4. 本品為鉑金催化劑，水、雜質(zhì)、有機錫催化劑、酸、堿等其它胺類、含硫、磷、氮的有機物可影響膠的固化，使用時不能混入或接觸這些物質(zhì)。
5. 使用前，先在模種上做皮試，看是否會固化，再投入使用。
六、機械手模具硅膠的常規(guī)包裝與存儲：
A組份：20KG/200KG
B組份：20KG/200KG
硅膠是非危險品，按一般化學品運輸，應密封貯存，并放在陰涼的當?shù)兀乐褂炅堋⑷展馄貢瘢浪釅A及雜質(zhì)，保質(zhì)期12個月。
