| 材質 | 其他 |
|---|---|
| 執行標準 | 國標 |
| 品牌 | 圣科 |
| 型號 | MJDS-5A |
| 加工定制 | 是 |
一、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機產品介紹：
1. 主機結構：
采用單柱結構，單空間形式，鋁合金外罩,。由高精度滾珠絲杠與精密直線導軌組成高強度主機框架,，各零部件均為加工中心一次性加工而成，保正主機的尺寸公差及整機的精度,。
2. 電器系統：
采用國內知名品牌電器件，安全可靠,，并設有過載保護,、過熱保護、漏電保護,，配置光電式接近開關,，急停按鈕,，從而避免操作失誤所造成的損失。
3. 測控系統
采用試驗機行業內知名品牌數顯控制器,，高精度負荷傳感器及位移傳感器,，從而實現控制精確，響應頻率高,，示值準確,。并能實現各種材料的檢測，例如：金屬,、橡膠,、塑料、彈簧,、木材,、編織物、絲線等,。
4. 夾具
配備各種夾具適合小負荷試驗,，滿足不同材料的拉伸、壓縮,、彎曲,、剪切、剝離等試驗,。
二,、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機主機參數：
| 序號 | 項目名稱 | 技術參數和指標 |
| 1 | 試驗力 | 5KN（可選：1KN,、2KN） |
| 2 | 有效測力范圍 | 2%～100%F·S（全程不分檔） |
| 3 | 力值精度 | 優于示值的±1% |
| 4 | 位移分辨率 | 0.001mm |
| 5 | 位移精度 | 優于示值的±1% |
| 6 | 速度范圍 | 0.001mm/min～500mm/min無級調速 |
| 7 | 速度精度 | 優于示值的±1% |
| 8 | 變形測量范圍（大變形引伸計） | 10-1000mm |
| 9 | 變形測量精度 | 優于示值的±1% |
| 10 | 有效拉伸空間 | 800mm（可定制） |
| 11 | 外形尺寸 | 500*398*1505 （mm） |
| 12 | 主機質量 | 約100kg |
三,、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機主機配置：
| 序號 | 項目名稱 | 技術參數和指標 | 數量 |
| 1 | 主機框架 | 濟南邁捷單柱式,、單空間結構 | 1臺 |
| 2 | 電機及驅動系統 | 步進電機 | 1套 |
| 3 | 減速系統 | 同步帶 | 1套 |
| 4 | 滾珠絲杠副 | 高精度滾珠絲杠 | 1套 |
| 5 | 負荷傳感器 | 5kN負荷傳感器 | 1只 |
| 6 | 光電編碼器 | 1000線 | 1只 |
| 7 | 拉伸附具 | 平鉗口： 0-8（mm） | 1套 |
| 8 | 其他附具（選配） | 壓縮,、彎曲、剪切,、剝離等 | 1套 |
| 9 | 引伸計（選配） | 濟南邁捷大變形引伸計DBX-1000 | 1套 |
| 10 | 打印機（選配） | 微型打印機 | 1套 |
| 11 | 控制系統 | 國內知名品牌數顯表 | 1套 |
四,、軟件介紹
ARM801型試驗機控制器由主控板，鍵盤,，顯示驅動板組成,，如下圖所示，主控板采集力和位移信號,，根據試驗規程,，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器,，功能強大,，運算速度快，下面將根據信號接線具體說明
主控板同時連接鍵盤和顯示驅動板,，用來接收鍵盤命令,，輸出顯示信息。鍵盤可以是按鍵鍵盤,，也可以是薄膜鍵盤
液晶顯示器能實時顯示試驗曲線和多個測試結果,，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多,，如直流調速器,，步進電機，伺服電機,，變頻器,，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境,，操作起來快速靈活,。

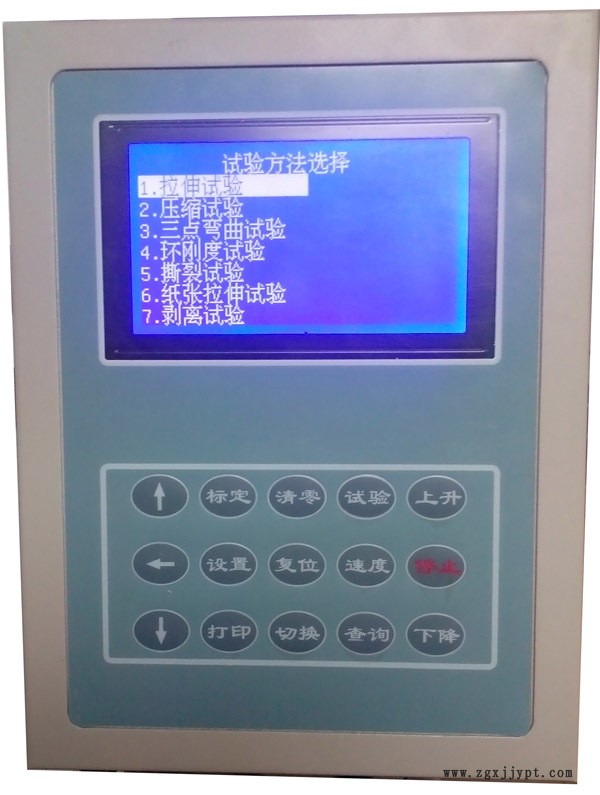

測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤,。圖形如下：
4.1面鍵各部功能介紹：
液晶顯示屏：顯示力值,、峰值, 位移、速度,、提示等,。
鍵盤：配合液晶使用，用于控制操作和各參數值的改變,，以及控制電機的運行,。
4.2各按鍵介紹:
名稱及功能:
[↑]、[↓],，[←]兩鍵配合[標定],、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明,。

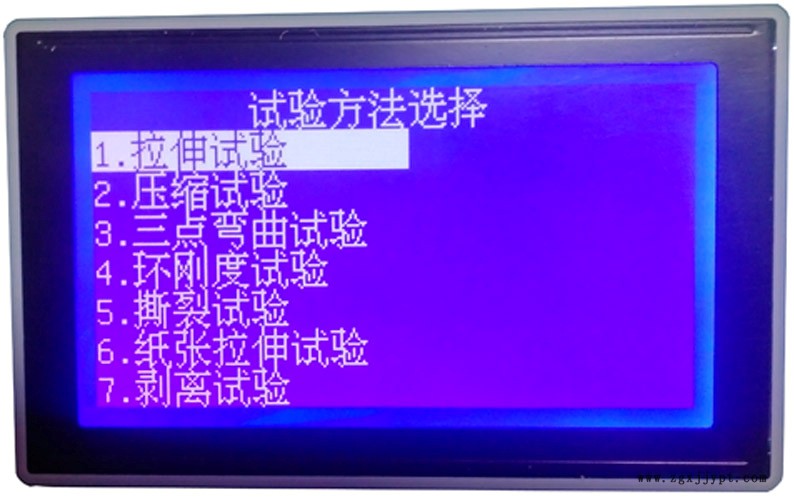

[設置],，按[設置]鍵將顯示

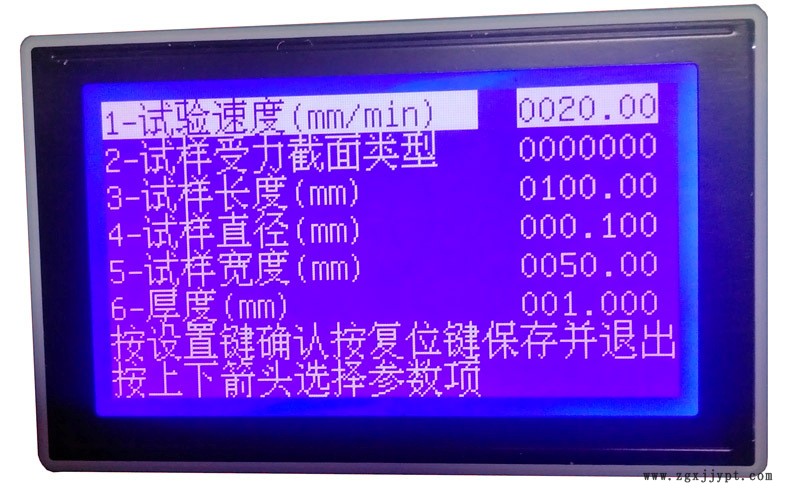

這也是開機后直接進入的狀態。其中第一行反白顯示,，表示默認的是第一行,，按[↑]、[↓]鍵可在三個選項里變換,，選中其中一項后按[設置]鍵后顯示
最后兩行是操作提示,，其中第一行反白顯示,，表示默認的是第一行,，按[↑],、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數,，前一步的選擇不同,，本屏選項的內容和數目也不同。用[↑],、[↓]鍵選中某個選項,，則該選項反白顯示，這時按[設置]鍵,，則該選項內容的最后一位閃爍顯示,，表示該位可以修改，按[↑],、[↓]鍵則該位在0-9之間變化,，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵,，則數字停止閃爍,，整個參數項繼續反白顯示，這時按[↑],、[↓]可以選擇其他參數項,。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態
設置參數說明：設置參數共10項或更多項（隨功能不同而變）,，
普通拉伸試驗時
以一定的速度加力直到試樣破壞
進行試驗前,，先設置好試驗參數，拉籪或壓碎自動停機,，自動記錄最大力,，最大強度，最大變形率,，還能自動求出屈服強度,。
設置參數是：
1.試驗速度，當按試驗鍵后,，橫梁以該速度移動進行加力
2.試樣受力截面類型,，0-圓形，1-矩形,，2-其它
3.試樣長度,，計算變形率用，斷裂時的最大變形除以長度等于變形率
4.試樣直徑,，根據直徑自動計算面積,，計算最大強度時用,，最大力除以面積等于最大強度，若設為0,，該參數無效,。僅對圓柱形試樣有效
5.寬度，僅對長方體試樣有效
6.厚度,，僅對長方體試樣有效
7.面積,，指試樣受力的截面積， 計算最大強度時用,，最大力除以面積等于最大強度,，只有試樣類型為2時，才使用本參數,。
8.彈性段低點力,，求彈性模量時用，可設為試樣最大力的10%左右,。
9.彈性段高點力,，求彈性模量時用，可設為試樣最大力的20%左右,。
10.屈服系數,，求屈服強度時用，默認0.3,，范圍0.1-0.5,，屈服系數越小，屈服強度越偏高,。
11.屈服后速度,。對于金屬材料，在求屈服強度時,，一般速度比較慢,，屈服強度求出以后，需要快速拉斷,，這時就需要本參數,。若本參數小于試驗速度則無效。
12.破型后繼續行程,，有的試驗要求在試樣拉斷后繼續運行一定的距離,，這時就需要本參數。若設為0則無效,。
13.加力時移動方向0-向下,，1-向上
14.力單位，0->N,1-kN,2->kg
15.小數點位數,，0/1/2/3
16.是否使用引伸計,，0為不用
17．傳感器編號,，0或1，本儀器支持互換使用兩個力傳感器 ,，
18.力傳感器換向否,，0-不，1-換向,。必須保證試驗時力為正值,。
19編號,，每進行試驗一次,，該數自動加一。例如若已經進行了20次試驗,，想重做第15次試驗,，要先把編號該為14，按試驗鍵做完試驗后再把編號改為20.
20.預緊力,， 若預緊力設為50N,，則表示當力為50N時試樣變直，從這時開始作為計算變形的起點,默認為0.1N
21.破形判斷起始力,，當大于該力時才進行破形判斷
22.破型與峰值的百分比,，例如60，表示力減小到峰值的60%表示彈簧斷裂,。
23.是否返回,，0表示試驗完成時橫梁不返回，1表示試驗完成時橫梁以返回速度自動返回
24.返回速度,，拉斷或壓碎試樣后,，橫梁以該速度返回
25.返回提前減速位移mm,調整此數可使返回時的位置準確。
26分組數,，最大500,。例如設為20，當試驗進行20次后會提示分組試驗完成,，提示進行打印,。打印后編號重新從0開始計數。
27.X軸坐標,最大變形,。恰當?shù)卦O(shè)置此數,，可以使液晶屏上的試驗曲線美觀。一般地,，從試驗開始到試驗完成,，變形有多大這里就填多少，即使填寫不合適也對試驗結果無影響,，只是曲線顯示 夠美觀而已,。
28.曲線Y軸坐標(N),恰當?shù)卦O(shè)置此數,，可以使液晶屏上的試驗曲線美觀。一般地,，這里可以設的比最大試驗力稍微大一些即可,。即使填寫不合適也對試驗結果無影響。
