山東宏昌通匯防水科技股份有限公司

聚乙烯丙綸防水卷材

115-150系列聚乙烯丙、滌綸多層高分子復合防水卷材主要是以無紡布和聚乙烯為主要原料,，經(jīng)添加助劑改善性能制造的一種有增強保護層,、防老化層、防水層和增粘增強層四層片狀材料為一體的復合型防水材料,。

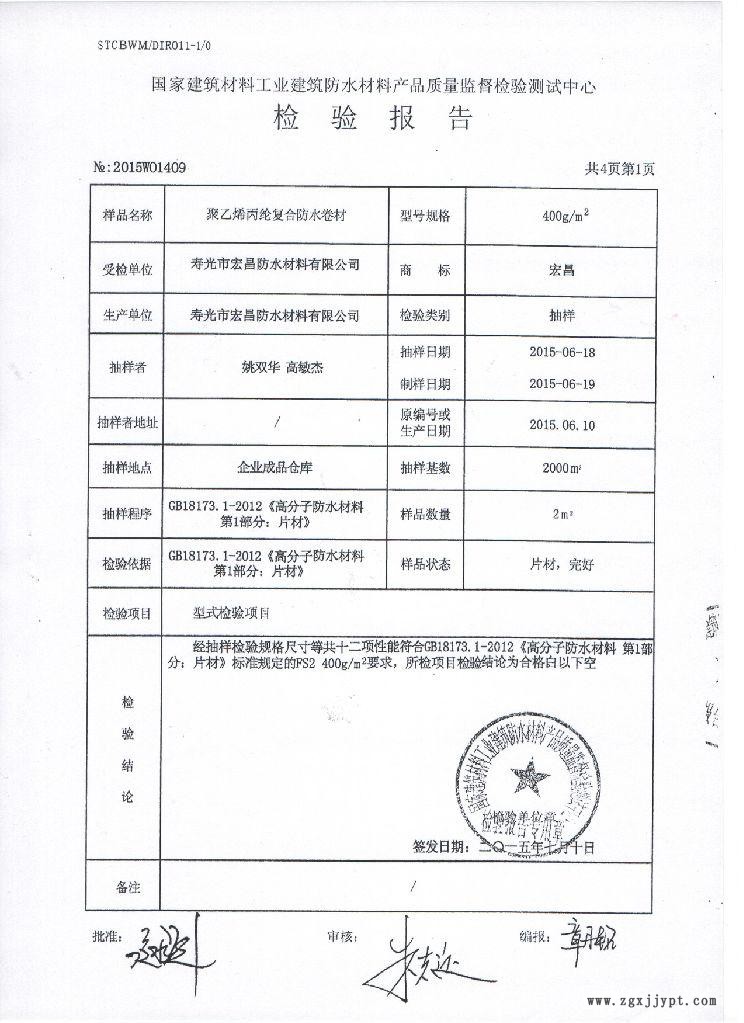

產(chǎn)品特點

1,、產(chǎn)品構造特點

卷材為表面增強式結構，由線性低密度聚乙烯樹脂加入抗老化劑,、穩(wěn)定劑,、助粘劑等與高強度新型丙綸長絲無紡布或滌綸無紡布（根據(jù)用戶要求訂做），采用熱融直壓工藝制成的（ FS2 ）型防水卷材,。具有優(yōu)良的防水性能,、耐化學性、耐候性和機械強度,。

2 ,、產(chǎn)品性能特點

卷材具有抗?jié)B能力強、抗拉強度高,、低溫柔性好,、線脹系數(shù)小、易粘接,、摩擦系數(shù)大,、穩(wěn)定性好、無毒,、變形適應能力強,、適應溫度范圍寬、使用壽命長等良好的綜合技術性能,。

3,、 產(chǎn)品應用特點

復合卷材突出的特點是表面粗糙均勻、易粘接,、適合與多種材料的基層粘合,。可與水泥材料在凝固過程中直接粘合,，可在基層潮濕情況下粘貼（ FS2 ）卷材,。這是其它防水防滲材料所不具備的,。（ FS2 ）卷材可直接設計在水泥構造中使用，具有可靠的穩(wěn)定性,。（ FS2 ）卷材表面粗糙,、摩擦系數(shù)大，可直接埋設在砂土中使用,。

應用范圍

115-150系列聚乙烯丙綸,、滌綸多層高分子復合卷材適用于建筑屋面防水、地下防水,、地面防潮,、保濕層隔氣、內墻防水裝修,、水利堤壩防滲,、渠道防滲、池庫防滲,、冶金,、化工防污染防滲、管道防水,、礦井防水等,。

設計要求

復合卷材與水泥有很好的粘接強度，與砂土有較大的磨擦系數(shù),，這是材料應用結構設計的主要特點,，工程中可設計成夾層式、防護式,、裝修式,、埋敷式結構。

1．結構粘接方式

卷材與構筑體粘接,，可采用5％至20％107膠(聚乙烯醇縮甲醛)的水泥素漿與構筑體面粘接,，要求滿粘，以減少溫變線脹變形和防止因橫向透水降低防水能力,；應用于土工可噴水增加與土的凝聚力,。用于現(xiàn)澆混凝土結構時，可將卷材敷于模板內側,，直接凝粘,。

2、接縫方式

接縫采用搭接方式,，膠粘劑選用雙組份聚醚型聚氨脂（如JMY-110型）作接縫膠,，屋面防水也可用含20％107膠的水泥素漿混合物作接縫膠(下稱水泥膠粘劑)。采用自粘型卷材時,，丟掉隔離膜將兩膠面對粘即可,。土工應用可采用熱合方式拼接,。

3、防護方式

復合卷材應用于外露工程結構時,，需加防護層防止意外損壞和防目止紫外線照射,，延長使用壽命。

防護方式以水泥材料為主,，采用表A種結構施工時用含20％107膠的水泥素漿刷1．Omm,；采用B種結構時，用1：2．5水泥砂漿抹20mm厚,；采用C種結構時,，用1：1：3的石棉、水泥,、細砂(容積比)漿料抹20mm厚；采用D種結構時,，防護層用20×20鋼網(wǎng)或纖維加強,。

4．夾層方式

復合卷材應用夾層結構時，需防止受壓后被銳狀物損壞,，構筑工程應先將基層找平,，再粘卷材并澆鑄或砌筑另一面構體。施工時應防止尖凸物混于砂土中,，并注意沉實均勻,。

5．裝修方式

復合卷材應用室內裝修時，需在卷材與構筑體粘接層充分凝固后,，再粘貼面層材料,，防止剝離脫落，同時注意粘接面積的均勻,，粘接面積要大于90%,。

6、禁忌事項

復合卷材應避免與礦物油,、某些動植物油接觸,，80℃以上溫度避免與芳香族碳氫化合物接觸。以免卷材發(fā)生**變形,。

應用技術

(1)屋面防水：屋面防水應用要特別注意卷材與找平層的粘接面積及粘接強度,，這是保證防水效果、保證防水壽命的關鍵技術,。卷材粘接后,，不得有目視空鼓現(xiàn)象，揭開檢查,，有效粘接面積應于85％,。找平層必須符合防水工程的基層質量標準,，無砂粒狀物，凸起物,、明顯陡凹現(xiàn)象,，防止意外損壞卷材。

(2)地下防水：復合卷材用于地下防水工程應將卷材設計在受水壓有背襯的條件下使用,，防止剝離,，應防止施工過程電焊、機械意外損壞卷材,。

(3)室內防滲：復合卷材應用于內墻包括地面防滲時,，卷材粘貼后，應保證三天以上的硬化期再進行表面裝飾施工,，貼瓷磚,、馬賽克或抹灰等。

(4)地面防潮：復合卷材應用于地面防潮,，要注意地面面層的厚度,，以保證地面安定性。墻腳處卷材卷起高度不小于200mm,。

(5)保溫隔氣：用于保溫層隔氣時可采用單面復合卷材,，其粘貼、敷設與屋面防水相同,，接縫采用雙面復合鄭材墊條方式,，無防護層。
