產品特點：

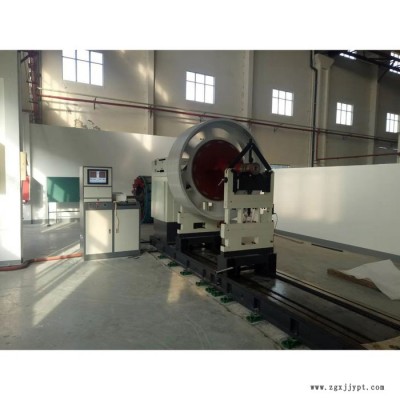

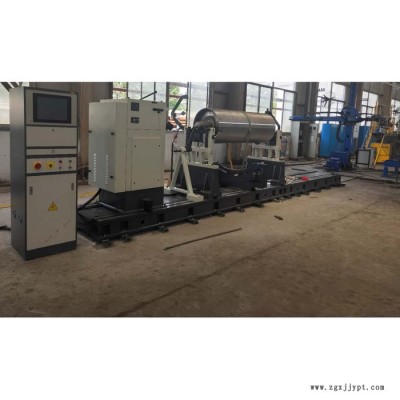

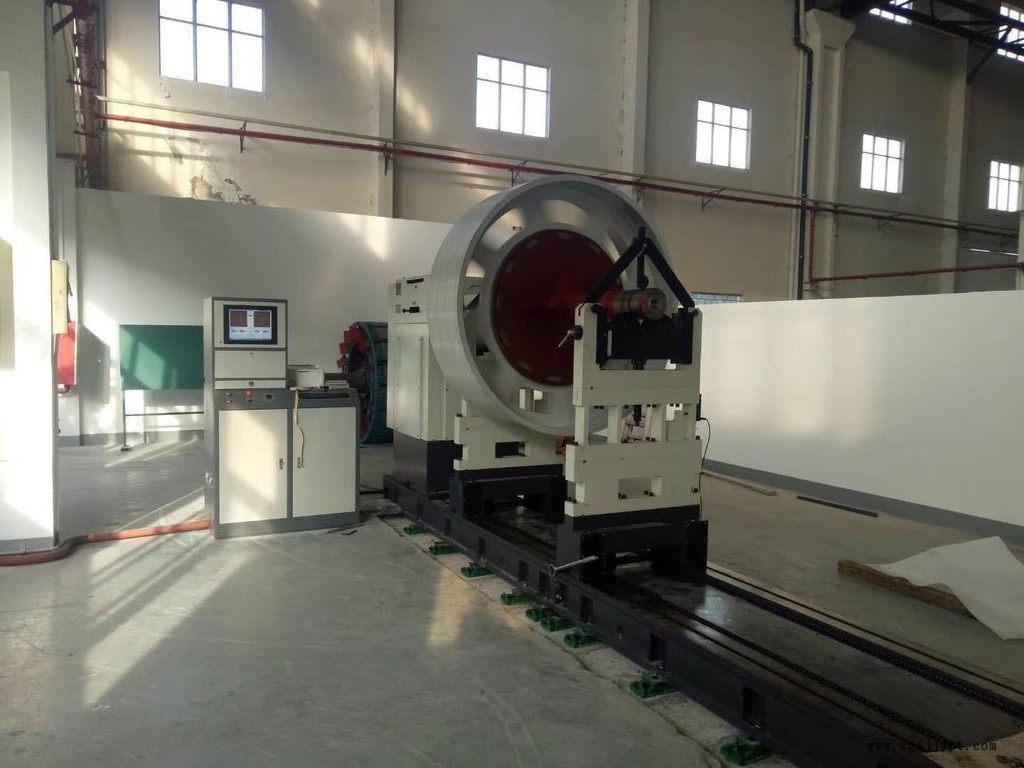

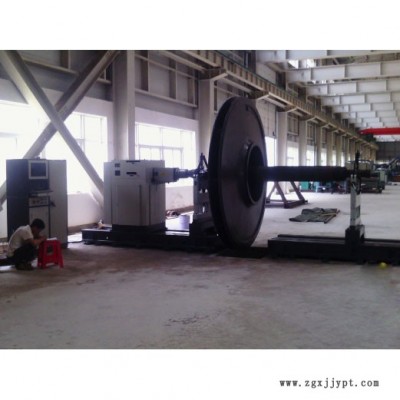

     HBW-K20通用硬支承動平衡機嚴格按照G B/T 4 2 0 1- 2006組織生產，采用滾輪支承,，萬向聯軸節驅動,，屏顯式結構，工業控制計算機進行數據處理,，15寸液晶觸摸屏顯

示：不平衡量和相位角及實時轉速,，廣泛應用在造紙機械、紡織機械,、農業機械,、電動機、鼓風機等行業,；可在單面,，雙面及多個校正面上進行平衡，適合大型軸類,、盤類,、和

重心外伸轉子。我公司2000年自主研發YYW-1及RYW-1嵌入式操作系統,，率先實現工控機屏顯測量系統,，2006年升級研發基于Windows操作平臺HBM-221型及HBM-201動平

衡機專用軟件，于2008年成功投入生產,，測量速度進一步提高,，得到用戶廣泛認可，本機軟件采用HBM-221型及HBM-201 Windows動平衡機專用測量軟件,，操作簡單,，使用

方便，具有效率高,，精度準確,，顯示直觀，質量可靠,，維修方便的特點,。可實現實時參數輸入,，預覽,，試驗、結果存儲,、打印,、操作全部菜單結構，人機對話,，自動提示,。

驅動方式：

萬向節驅動,，90kw電機及四檔變速齒輪箱

為了大型工件轉子安放和調整的方便，同時齒輪箱在床頭上箱還可微調約15mm,，并且整體床頭箱可沿長身自由移動,，以防工人安裝工件時碰損萬向節，以實現快速連接,。

測量系統：

自主研發的HBM-221windows版動平衡機專用測量軟件

動平衡機技術指標：                               HBW-K40型

1）工件質量范圍（KG）：                                   2000-40000kg

2）工件**大回轉直徑：                               φ2800 (分體床身φ3200）

3）床身長度：                                        5000*2

4）支承處軸徑：                            φ50-260,、φ240-500（兩套滾輪）

6）**小可達剩余不平衡度（gmm/kg）：                         ≤1

7）平衡減少率（％）：                                       ≥90

8）萬向節平衡轉速（r/min）：                           270/476/757/1164

9）電機功率（KW）：                                       90kw

10）傳動方式：                                       四擋變速箱＋萬向聯軸節

11）工作環境：                                      溫度-5℃…45℃；濕度0-85％

設備配置：

1,、設備床身尺寸為：5000mm兩節床身分體安裝,，床身上有兩條用于擺架移動和固定擺架的T型槽；

2,、在床身上安裝標準支承擺架2套

擺架采用QT450鑄鐵件,，模塊式結構，滾輪為”H型”支承,，帶可鎖定和可調節裝置的壓板安全架,，彈性梁后面裝有壓電傳感器總成，用于檢測擺架的振動

3,、萬向節驅動部分：

床頭箱底座1件,；

四檔機械齒輪變速箱1臺；

90KW大功率電機1臺,；

帶刻度盤的萬向聯軸節1套,。

（可軸向移動15mm用于安裝工件時的微調）；

隨機配兩套萬向節,，額定扭矩2500 / 300 Nm,，帶安全防護罩；

基準信號傳感器1套,；

5,、強電部分包括：控制柜前面的操作控制面板上裝有的電源開關，啟動停止旋鈕,，調速旋鈕,，和安裝在立式工業機柜內部的強電控制電路板，空氣開關,，英威騰變頻器,，

                        變頻器專用濾波裝置，以上所有低壓電器元件均采用國內**產品,。

6,、測量系統包括：

32位工業計算機15吋平板液晶顯示器1臺；

聯想抗干擾鍵盤、鼠標各1件,；

                        電控柜一個

山東銀箭數控設備有限公司于平衡機制造行業已有20多年歷史,。公司擁有30多位技能嫻熟、經驗豐富的車間生產工人,，月銷售額近

200萬元人民幣,。公司制造技術經過20余年積累,、發展愈發成熟,，銀箭平衡機受到廣大新老客戶的支持，業務蒸蒸日上,。

公司產品主要有萬向節平衡機,、圈帶平衡機、立式平衡機,、臥式平衡機,、傳動軸平衡機、全自動平衡機,、貫流風葉平衡機,、自動定

位平衡機、軟支承平衡機等多種平衡機型號,。廣泛應用于風機,、電機、葉輪,、汽車,、空調、航空航天等各大領域中,。
