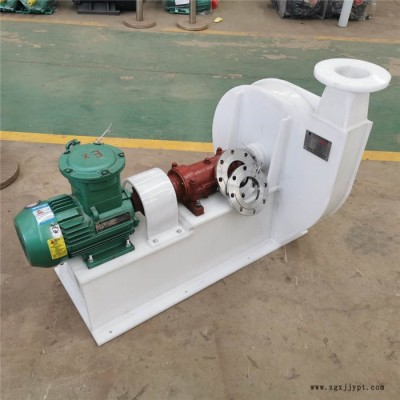

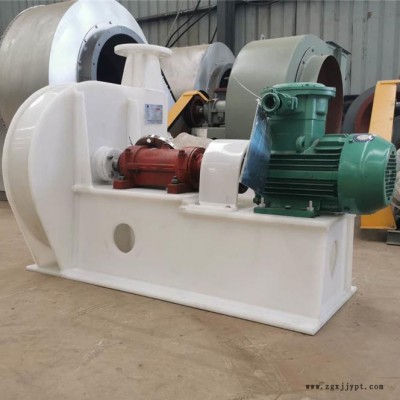

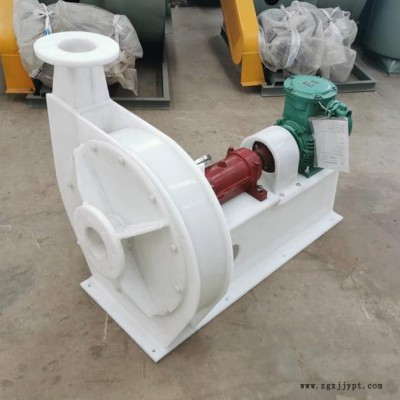

| 材質 | 塑料 |
|---|---|
| 電壓 | 380v |
| 風量 | 8000m3/h |
| 功率 | 5.5KW |
| 配套電機功率 | 5.5KW |
| 適用范圍 | 通風換氣,通風,機械設備,化工,工業 |
| 性能 | 防腐風機 |
| 用途 | 防腐風機 |
| 重量 | 80kg |
| 軸功率 | 4KW |
| 轉速 | 2900r/mim |
| 風機壓力 | 高壓風機 |
| 氣流方向 | 離心 |
| 品牌 | 瑞冠 |
| 型號 | 9-12 |
| 加工定制 | 是 |
| 渦輪頭材質 | 防腐風機 |
用途
8-09,、9-12型高壓離心通風機是與熔化率為1,、2,、3、5,、7t/h化鐵爐配套的專用風機，也可以作為各種熔爐、鍛冶爐鼓風和輸送空氣及無腐蝕性,、不自燃、不含粘性物質之氣體,，其它性能相近者亦可選用,，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3,。
型式和結構
1,、8-09、9-12型風機均為單吸入,，8-09型風機我廠設計機號有№6.8A,、7.1D,、8D、8.5D,、9D五個機號,；9-12型風機我廠設計機號有№6.8A、7.1A,、7.4D,、7.7A、8D,、9D六個機號,。
2、8-09,、9-12型風機均可制成順時針旋轉或逆時針旋轉兩種型式,。從電機一端正視，凡葉輪順時針方向旋轉者,，勻稱順旋轉風機,，以“順”表示，反之稱逆旋轉風機,，以“逆”表示,。
3、風機的出口位置以機殼的出口角度表示,，“順”,、“逆”風機均可制成0度、90度,、180度三種角度
4,、8-09、9-12型風機由葉輪,、機殼,、進風口、傳動組,、密封件,、機座等組成。對于8-09型的№7.1,、8,、8.5三個機號采用整體結構，9-12型的№8,、9二種機號及8-09型的№9機號采用局部組裝結構,。
葉輪—葉輪按新的高效前向風機理論設計，葉輪成形后經靜,、動平衡校正超速運轉試驗因此運轉平穩可靠,。
機殼—用普通鋼板焊接成蝸形整體,。
進風口—制成收斂式流線形整體結構，用螺栓固定于前蓋板上,。
傳動組—由主軸,、軸承箱、聯軸器等組成,。主軸由優質鋼制造,。對于8-09型№7.1、8采用滾動軸承潤滑脂潤滑,；對于8-09型№8.5,、9及9-12型№8、9采用滾動軸承潤滑油潤滑,。
如上述機號,、上述傳動方式、上述出口角度和上述結構不能滿足貴單位生產需,，我廠有能力,、有責任為您重新設計和制造，直至您滿意為止,。
性能選擇與應用
1,、本書性能表中所列參數是在大氣溫度t=20℃, 大氣壓力Pa=101.3×103pa，氣體密度ρ=1.2kg/m3狀態下計算而來,。如使用條件與上述不符合時,，應按下式換算：
（1）改變密度ρ，轉速n時：
(2)改變轉速n,，大氣壓力Pa，氣體溫度時：
式中：Q2,、P2,、N2指性能表中所列全壓、流量和功率,。
2,、用戶在選購風機前應對化鐵爐實際工況（主要是指壓力系數）進行測定，再按化鐵爐的熔化率及所需風量,、風壓進行選用,，確保所購風符合實際需要。
3,、風機進風口和出風口在設計和安裝均有調節閥門或閘板,，啟動前應首先關閉進口或出口閥門，啟動達正常轉速后再逐漸開啟此閥門,，以調節風機性能,，調節過程中應嚴格控制電流,，不得超標。
4,、風機出口應設置出口擴壓筒即方變圓管段,。其擴張錐度按8度—12度為宜，后按輸送管道,，輸送管道的截面積與風機出口截面積之比應≥2：1,。
5、輸送空氣管道應避免死直角轉彎和風機出口附近轉彎,，轉彎起點應在擴壓筒后5倍管道直徑處,，轉彎半徑約為管道直徑的3倍。
6,、爐底及輸氣管道不得有泄漏,，泄漏會使系統下降，電機過載,。
安裝調整和試運轉
1,、安裝前：應對風機各部件進行全面檢查，如：機件是否完整,，葉輪與機殼的旋轉方向是否一致,，各聯接部位是否緊密，葉輪,、主軸,、軸承等主要機件有無損傷，傳動組是否靈活等,。發現問題應立即修復,。
2、安裝時：注意檢查機殼,，殼內不應有掉入或遺留的工具或雜物,，在一些結合面上為了防止生銹，減少拆卸困難,，應涂上層潤滑脂或機械油,。風機與地面、進出風管道與風機等關鍵聯接處應仔細調整,，使之自然吻合,，不得強行聯接，更不許將管道重量加風機任何部件上,，并注意保證風機主軸的水平位置,。
3、安裝要求：
（1）風機安裝時,，必須檢測主軸水平度,，令其符合0.20—1000mm,。
（2）風機葉輪進口處密封間隙應嚴格控制，8-09№7.1,、8風機間隙為1.0—1.5mm,，8-09№8.5、9及9-12№8,、9風機間隙為1.5—2.0mm,。
（3）安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象,，發現不妥之處必須及時調整好,。
4、試運轉：
風機全部安裝完成后經檢驗無誤后方可進行試運轉,。
運轉前必須先關閉進口或出口閘門,，使風機在空載情況下啟動，達正常轉速后,，如情況良好,，可逐漸開啟閘門，直至額定工況,。在運轉過程中應嚴格控制電流,，不得超標，運行20分鐘后,，檢查軸承箱溫升是否正常,，即溫升不得超過室溫40℃以上，表溫不超過70℃,。
操作和維護
1,、風機啟動前，應進行下列準備工作：
（1）關閉進口閥門或出口閥門,。
（2）檢查各部件完好程度,，轉動部分與固定部分有無刮蹭等現象。
（3）進出風口方向10米之內不許站人,。
（4）所有傳動部分，如皮帶輪或聯軸器等一律不許裸露,，應加防護網罩（用戶自備）,。
（5）嚴禁兒童在場玩耍，嚴禁動作遲緩者,，如：老人,、殘疾人在場圍觀。
2,、當風機啟動達正常轉速后,，應經常檢查軸承溫度是否正常,，如發現風機有劇烈振動、撞擊,、軸承溫度迅速上升,、噪聲突然加大等反常現象時必須緊急停車,。
3,、風機維護時必須首先停機斷電，然后施工,。
4,、定期檢查風機內部積灰、污垢等雜質,，并防止銹蝕,。
5、除每次拆修應更換潤滑油（脂）外,，正常情況下可根據實際情況更換潤滑油（脂）,。
故障及原因
（一）風機振動劇烈：
1、風機軸與電機軸不同心,。
2,、機殼或進風口與葉輪摩擦。
3,、葉輪鉚釘松動或葉輪變形,。
4、葉輪軸盤孔與軸配合松動,。
5,、各部聯接件松動。
6,、管道安裝不良,。
7、葉片積灰,、污垢或磨損嚴重,。
（二）軸承溫升過高：
1、軸承箱振動劇烈,。
2,、潤滑油質量不良、變質,、牌號不當,、數量不足。
3、軸承箱蓋,、座聯接螺栓之緊力過大或過小,。
4、軸承箱前后不同心,，軸承位置傾斜,，不同心。
5,、滾動軸承損壞或軸彎曲,。
6、端蓋與軸摩擦,。
（三）電機電流過大或溫升過高：
1,、開車時，進口或出口閥門沒有關閉,。
2,、實際運行工況遠超過予選工況點。
3,、電網電壓過低或缺相運行,。
4、受軸承箱振動劇烈的影響,。
5,、介質中含有粘性物質。
6,、介質中所含塵土及硬質顆粒物超標,。
單機成套供應范圍
整體結構：風機一臺、地腳螺栓一付,。
局部組裝結構：風機一臺,、配套電機一臺、聯軸器一付,、地腳螺栓一付,。
訂貨須知
訂貨時須注明風機的機號、轉速,、風壓,、風量、出風口角度,、旋轉方向,、電動機型號、功率,、防護等級、安裝方式等。
風機進口調節門根據用戶需要選配,，但須在訂貨合同上注明,。
8-09型№6.8A、7.1D,、8D高壓離心通風機性能表
| 機號 | 傳動 方式 | 轉速 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 所需 功率 kw | 電動機 | 聯軸器 GB4323-84 | 附件 | |||
| 型號 | 功率 kw | 螺栓 GB799-88 | 螺母 GB6170-86 | 墊圈 GB97.1-85 | ||||||||
| 6.8 | A | 2900 | 1 2 3 4 5 6 7 | 10523 11026 11347 11439 11341 11063 10634 | 675 944 1215 1485 1754 2024 2295 | 4.62 5.82 7.15 8.63 10.28 11.96 13.60 | Y132-2
Y160M1-2
Y160M2-2 | 7.5
11
15 |
| M16×400 (4個) | M16(4個) | 16（4個） |
| 7.1 | D | 2900 | 1 2 3 4 5 6 7 8 | 11472 12021 12371 12471 12364 12061 11594 11016 | 768 1075 1383 1690 1997 2304 2612 2919 | 5.53 6.96 8.71 10.42 12.30 14.35 16.61 18.38 | Y132S1-2 Y132S2-2 Y160M1-2
Y160M2-2
Y160L-2 | 5.5 7.5 11
15
18.5 | TL7 | M20×500 (6個) | M20(6個) | 20(6個) |
|
TL7 | ||||||||||||
| 8 | D | 2930 | 1 2 3 4
5 6 7 8 | 14867 15579 16033 16163
16023 15632 15026 14277 | 1110 1554 1998 2442
2887 3331 3775 4219 | 10.36 13.04 16.31 19.51
23.04 26.88 31.11 34.43 | Y160M1-2 Y160M2-2 Y160L-2 Y180M-2
Y200L1-2
Y200L2-2 | 11 15 18.5 22
30
37 | TL7 | M20×500 (6個) | M20(6個) | 20(6個) |
| TL7 | ||||||||||||
| TL7 | ||||||||||||
8-09型№8.5D,、9D高壓離心通風機性能表
| 機號 | 傳動 方式 | 轉速 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 所需 功率 kw | 電動機 | 聯軸器 GB4323-84 | 附件 | |||
| 型號 | 功率 kw | 螺栓 GB799-88 | 螺母 GB6170-86 | 墊圈 GB97.1-85 | ||||||||
| 8.5 | D | 2950 | 1 2 3 4 5 6 7 8 | 17013 17828 18347 18496 18338 17888 17196 (16339) | 1341 1877 2414 2950 3487 4023 4560 (5096) | 14.32 18.02 22.54 26.97 31.85 37.15 43.00 (47.59) | Y160M2-2 Y160L-2 Y200L1-2
Y200L2-2 Y225M-2 | 15 18.5 30
37 45 | TL7 | M20×500 (8個) | M20(8個) | 20(8個) |
| TL7 | ||||||||||||
|
|
|
| ||||||||||
| 9 | D | 2950 | 1
2 3 4
5 6 7 8 | 19073
19988 20569 20736
20558 20054 19278 18318 | 1591
2228 2865 3502
4138 4775 5412 6049 | 19.05
23.98 30.00 35.90
42.37 49.44 57.22 63.33 | Y180M-2
Y200L1-2
Y200L2-2
Y225M-2 Y250M-2 Y280S-2 | 22
30
37
45 55 75 | TL7 | M12×300 (4個) M20×500 (4個) | M12(4個) M20(4個) | 12(4個) 20(4個) |
| TL7 | M16×400 (4個) M20×500 (4個) | M16(4個) M20(4個) | 16（4個） 20(4個) | |||||||||
| TL8 | M20×500 (8個) | M20(8個) | 20(8個) | |||||||||
| TL8 | ||||||||||||
9-12型№6.8A、7.1A,、7.4D高壓離心通風機性能表
| 機號 | 傳動 方式 | 轉速 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 所需 功率 kw | 電動機 | 聯軸器 GB4323-84 | 附件 | |||
| 型號 | 功率 kw | 螺栓 GB799-88 | 螺母 GB6170-86 | 墊圈 GB97.1-85 | ||||||||
| 6.8 | A | 2930 | 1 2 3 4 5 6 78 | 11590 11820 12000 12140 12120 11980 11740 | 1700 2160 2620 3080 3540 4000 4460 | 9.32 11.59 13.57 15.93 18.27 20.55 22.60 | Y160M2-2
Y160L-2
Y180M-2 | 15
18.5
22 |
| M16×400 (4個) | M16(4個) | 16（4個） |
| 7.1 | A | 2900 | 1 2 3 4 5 6 7 | 12347 12661 12807 12896 13024 12935 12739 | 2074 2658 3000 3242 3826 4410 4990 | 12.10 15.02 16.43 18.02 21.14 24.30 27.65 | Y160M2-2
Y160L-2
Y180M-2 Y200L1-2 | 15
18.5
22 30 |
| M16×400 (4個) | M16(4個) | 16（4個） |
| 7.4 | D | 2900 | 1 2 3
4 5 6 7 | 13416 13749 14004
14142 14053 13838 13465 | 2349 3010 3371
4332 4993 5654 6315 | 14.88 18.47 22.16
25.99 29.89 33.99 38.07 | Y160M2-2 Y160L-2 Y180M-2
Y200L1-2
Y200L2-2 Y225M-2 | 15 18.5 22
30
37 45 | TL7 | M12×300 | M12 | 12 |
| TL7 | ||||||||||||
| TL7 | M16×400 | M16 | 16 | |||||||||
9-12型高壓離心通風機性能表
| 機號 | 傳動 方式 | 轉速 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 所需 功率 kw | 電動機 | 聯軸器 GB4323-84 | 附件 | |||
| 型號 | 功率 kw | 螺栓 GB799-88 | 螺母 GB6170-86 | 墊圈 GB97.1-85 | ||||||||
| 7.7 | A | 2930 | 1 2 3 4 5 6 7 | 14543 14887 15171 15319 15220 14985 14583 | 2349 3010 3671 4332 4993 5654 6315 | 15.81 19.60 23.52 27.59 31.72 36.07 40.40 | Y180M-2
Y200L1-2
Y200L2-2
Y225M-2 | 22
30
37
45 |
| M16×400(4個) M20×500(4個) | M16(4個) M20(4個) | 16（4個） 20(4個) |
| 8 | D | 2950 | 1 2 3 4 5 6 | 16216 16528 16931 17096 16931 16729 | 2996 3824 4651 5478 6306 7133 | 22.97 28.24 33.98 39.78 45.52 51.83 | Y200L1-2
Y200L2-2 Y225M-2
Y250M-2 | 30
37 45
55 | TL7 | M16×400(4個) | M16(4個) | 16（4個） |
| TL8 | M20×500(8個) | M20(8個) | 20(8個) | |||||||||
| 7 | (16216) | (7960) | (57.84) |
|
|
|
|
|
| |||
| 9 | D | 2970 | 1
2
3 4 5 | 20803
21202
21719 21931 21719 | 4295
5481
6667 7853 9039 | 42.24
51.93
62.48 73.15 83.71 | Y225M-2
Y250M-2
Y280S-2
Y280M-2 | 45
55
75
90 | TL8 | M16×400(4個) M20×500(4個) | M16(4個) M20(4個) | 16（4個） 20(4個) |
| TL8 | M20×500(8個) | M20(8個) | 20(8個) | |||||||||
| TL8 | ||||||||||||
| 6 7 | (21461) (20808) | (10225) (11411)) | (95.31) (106.40) |
|
|
|
|
|
| |||
注：打括號者一般不選用,。
