| 品牌 : | 華銀 | 型號 : | MF-720 |
| 加工定制 : | 是 | 類型 : | 便攜式采樣器 |
| 連續工作時間 : | 3min | 重量 : | 8kg |
一,、隱臂式固定煤粉取樣器概述
隱臂式固定煤粉取樣器，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備,。在磨煤機日常運行中,，磨煤機研磨件的磨損、煤種,、塊度的變化,，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率,，增加發電成本,，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時,，及時調整,、更換磨煤機研磨件或調整分離器折向門開度，以實現煤粉細度達到設計要求,。

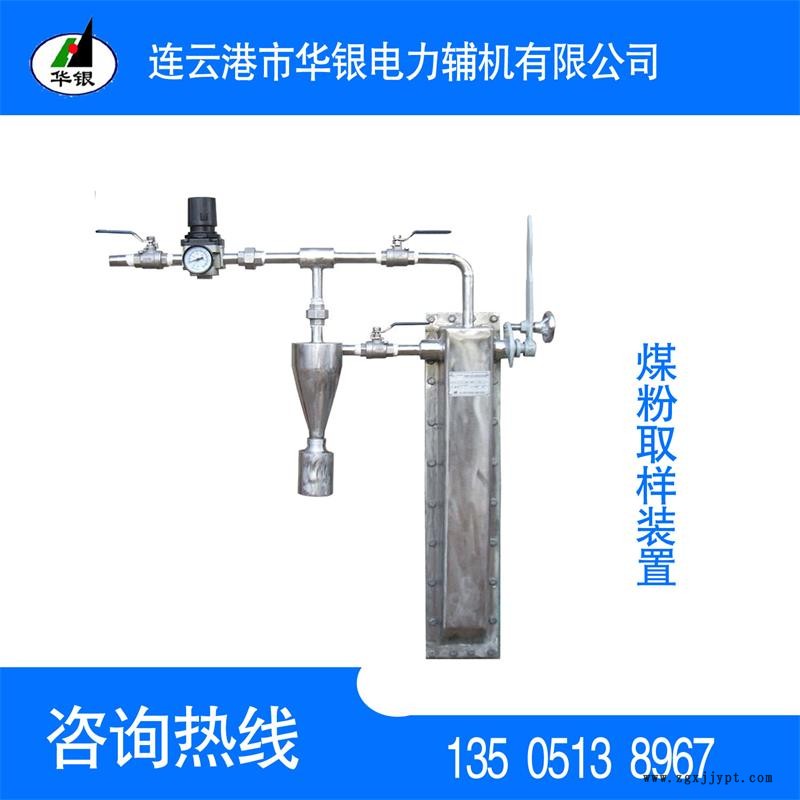

二,、隱臂式固定煤粉取樣器產品特點及結構形式
該產品是利用壓縮空氣為動力，使取樣管,、分離器,、取樣瓶產生負壓來抽吸煤粉達到取樣目的，并可利用壓縮空氣吹掃取樣管避免取樣管堵塞的問題,。設備上備有壓縮空氣調壓閥,，可通過該閥調整壓縮空氣的壓力、流量來控制取樣速度和實現等速取樣,。使取出的煤粉具有代表性,。取樣管采用隱臂式設計，不工作時取樣管垂直隱藏在煤粉管道外側,，避開煤粉氣流對取樣管的沖刷,，大幅度的提高取樣管的使用壽命。隱臂式固定煤粉取樣器主要有下列幾部分組成：
1,、 取樣管—伸入煤粉管道中,，取樣口朝向煤粉氣流來向，煤粉由此進入取樣裝置,。取樣為多點取樣,。
2、 取樣瓶—將旋風分離器分離出的煤粉樣品集中存放,，供標定用,。
3、 旋風分離器—將氣粉混合物進行固氣分離,，煤粉因重力作用被旋轉氣流甩到器壁,，再靠重力作用落入積粉器。分離后的氣體沿中間路線上升頂部,，從頂部出氣口排出,，經射器抽氣器抽吸重新送入煤粉管道，實現煤粉和氣體的分離,。
4,、 連接活接頭—以便組裝時方便。
5,、 進氣短管—接壓縮空氣用,。
6、 壓縮空氣控制閥—控制壓縮空氣的開關,。
7,、 壓縮空氣調壓閥—調整此閥，可控制壓縮空氣的壓力流量,，控制取樣的速度,。使其實現等速取樣。
8,、 射器抽氣器—用壓縮空氣作為動力,，使取樣管、旋風分離器,、取樣瓶產生負壓,，讓煤粉順利進入旋風分離器中進行固氣分離。
9,、 吹掃閥—壓縮空氣進入煤粉管道經過此閥,。
10、 取樣操作桿—操作此桿可以將取樣管展開或隱藏,。
11,、 取樣閥—開關此閥可以控制取樣或吹掃取樣管，以防取樣管堵塞,。
12,、 外殼體—安裝在煤粉管道上，不取樣時取樣管隱藏在其中,。
三,、隱臂式固定煤粉取樣器工作原理
1,、 取樣工作原理
隱臂式固定煤粉取樣器是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣過程中,，取樣管為展開伸入煤粉管道中,，所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器,，其射流作用必然導致旋風分離器,、取樣管、取樣瓶等部件產生負壓,，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置,，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中,，氣體則被壓縮空氣抽吸從新送如煤粉管道中,，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整,，可實現等速取樣,，使取出的煤粉樣品具有代表性。（壓縮空氣壓力一般不超過0.1Mpa）,。
2,、 防堵措施
設備使用過程中可以用壓縮空氣對取樣管進行吹掃，防止取樣管被煤粉堵塞,。
3,、 防磨措施
不取樣時，取樣管隱藏在外殼體中,，置于煤粉管道外,。取樣時扳動取樣操作桿，將取樣管展開于煤粉管道中,，取樣口對著煤粉氣流來向,，開啟所有閥門開始取樣。取樣完畢,，扳動取樣操作桿將取樣管隱藏在外殼體中置于煤粉管道外,，避免煤粉氣流對取樣管的沖刷，達到防磨目的,。
四,、隱臂式固定煤粉取樣器操作程序
1、取樣
取樣前所有閥門為關閉狀態,，首先開啟壓縮空氣控制閥6,；根據壓力表顯示調整壓縮空氣調壓閥7將壓縮空氣壓力調節到所需壓力范圍。扳動取樣操作桿10,；將取樣管展開與煤粉管道中,；開啟吹掃閥9,；開啟取樣閥11；取樣開始,，取樣2~4分鐘,；關閉壓縮空氣控制閥6、吹掃閥9,、取樣閥11；扳動取樣操作桿10,；將取樣管隱藏在外殼體13中,；取下取樣瓶2；將煤粉樣品取出并將取樣瓶放回原處注意接口處的密封,。
2,、吹掃
開啟壓縮空氣控制閥6；關閉吹掃閥9,；開啟取樣閥11,；壓縮空氣將通過取樣閥11吹掃取樣管。
五,、隱臂式固定煤粉取樣器性能特點
1,、 產品整體采用不銹鋼制作，外觀整潔小巧,，整體使用壽命長,。
2、 結構簡單,，無機械運動元件,，免維護。取樣簡單方便,，
3,、 采用多點、等速取樣,，取出的煤粉樣品具有代表性,。
4、 可采用壓縮空氣吹掃取樣管,，避免煤粉堵塞取樣管,。
5、 固定安裝在煤粉管道上,，密封嚴實,，無一絲煤粉泄漏，對工作環境不污染,。
6,、 取樣管使用時置入煤粉管道內,，取完煤粉樣品后可以隱藏在煤粉管道外，避免煤粉氣流的沖刷,，使用壽命長,。
7、 一人即可操作,，操作人員勞動強度小,。
六、隱臂式固定煤粉取樣器安裝要求
1,、 現場需提供0.4—0.6Mpa壓縮空氣,。
2、 該設備是垂直安裝在煤粉管道上具操作平臺1000—1500mm處,，向下開500×40mm（長×寬）（具體尺寸按煤粉管道參數計算）的安裝孔,，焊接安裝法蘭固定外殼體。
七,、隱臂式固定煤粉取樣器訂貨須知
1,、 訂貨時提供煤粉管道直徑、壁厚,。
2,、 操作方式（電動、手動）,。
八,、隱臂式固定煤粉取樣器型號說明
型號：MF-XXX，MF是煤粉的代號,，XXX煤粉管道直徑
