| 類型 | 標(biāo)準(zhǔn)料 |
|---|---|
| 密度 | 1.53g/cm |
| 牌號(hào) | 4815 NCB |
| 銷售方式 | 品牌經(jīng)銷 |

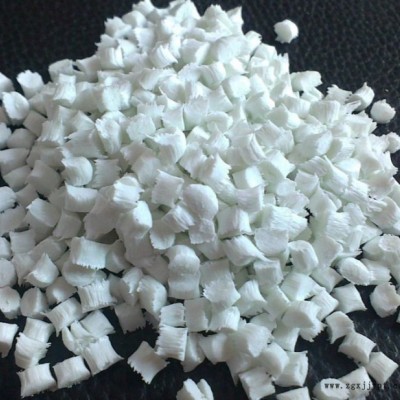

| 顏色 | 白色 |
| 用途級(jí)別 | 阻燃級(jí),照明燈具,汽車部件 |
| 品牌 | 長(zhǎng)春 |
| 廠家(產(chǎn)地) | 臺(tái)灣長(zhǎng)春 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 阻燃級(jí),熱穩(wěn)定性,高強(qiáng)度 |
| 備注說明 | 15%玻纖增強(qiáng) |
| 規(guī)格級(jí)別 | 玻纖增強(qiáng) |
PBT性能優(yōu)點(diǎn)：
一、機(jī)械性能：高強(qiáng)度、耐疲勞性、尺寸穩(wěn)定、蠕變也小（高溫條件下也極少有變化）
二、耐熱老化性：增強(qiáng)后的UL溫度指數(shù)達(dá)120~140℃（戶外長(zhǎng)期老化性也很好）
三、耐溶劑性：無應(yīng)力開裂
四、對(duì)水穩(wěn)定性：PBT遇水不易分解
五、電氣性能：優(yōu)良的絕緣性能（潮濕、高溫也能保持電,是制造電子、電氣零件的理想材料）
六、成型加工性：普通設(shè)備注塑或擠塑。由于結(jié)晶速度快，流動(dòng)性好，模具溫度也比其他工程塑料要求低。
4815NCB 物性表
| 基本性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 吸水率 | 0.03 | % | ASTM D570 |
| 物理性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 比重 | 1.48 | | ASTM D792 |
| 玻璃纖維含量 | 15 | % | |
| 機(jī)械性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 沖擊強(qiáng)度 | 6.4 | kg.cm/cm | ASTM D256 |
| 引張伸長(zhǎng)率 | 3.8 | % | ASTM D638 |
| 硬度 | 120 | R | ASTM D785 |
| 撓曲彈性率 | 55000 | kg/cm | ASTM D790 |
| 撓曲強(qiáng)度 | 1420 | kg/cm | ASTM D790 |
| 引張強(qiáng)度 | 980 | kg/cm | ASTM D638 |
| 電氣性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 體積電阻率 | 10 | Ω.cm | ASTM D257 |
| 透電正極 (60Hz) | 0.001 | | ASTM D150 |
| 耐電弧性 | 90 | SEC | ASTM D495 |
| 絕緣破壞強(qiáng)度 | 23 | KV/mm | ASTM D149 |
| 透電率 (60Hz) | 3.3 | | ASTM D150 |
| 表面電阻率 | 10 | Ω | ASTM D257 |
| 熱性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 線膨脹系數(shù) | 5.5 | 10-5cm.cm.℃ | ASTM D696 |
| 耐燃性 | V-0 | | UL94 |
| 熔點(diǎn) | 225 | ℃ | DSC |
| 熱變形溫度 (18.6kg/cm(4.6kg/cm)) | 195(220) | ℃ | ASTM D648 |
PBT應(yīng)用領(lǐng)域：
一、電子電器：
連接器、開關(guān)零件、家用電器、配件零件、小型電動(dòng)罩蓋或（耐熱性、阻燃性、電氣絕緣性、成型加工性）
二、汽車：
1、汽車外裝零件：主要有轉(zhuǎn)角格珊、發(fā)動(dòng)機(jī)放熱孔罩等
2、汽車內(nèi)部零部件：主要有內(nèi)鏡撐條、刮水器支架和控制系統(tǒng)閥
3、汽車電器零件：汽車點(diǎn)火線圈絞管和各種電器連接器等
三、機(jī)械設(shè)備：
視頻磁帶錄音機(jī)的帶式傳動(dòng)軸、電子計(jì)算機(jī)罩、燈罩、電熨斗罩、烘烤機(jī)零件以及大量的齒輪、凸輪、按鈕、電子表外殼、照相機(jī)的零件（有耐熱、阻燃要求）
PBT注塑之定要在110～120℃的溫度下干燥3小時(shí)左右，成型加工溫度為250～270℃，模溫控制在50～75℃為宜。因該料從熔融狀態(tài)一經(jīng)冷卻，則會(huì)立即凝固結(jié)晶，故其冷卻時(shí)間較短；若噴嘴溫度控制不當(dāng)（偏低），流道（水口）易冷卻固化，會(huì)出現(xiàn)堵嘴現(xiàn)象。若料筒溫度超過275℃或熔料在料筒中停留時(shí)間超過30分鐘，易引起材料分解變脆。
PBT注塑時(shí)需用較大水口進(jìn)膠，不宜使用熱流道系統(tǒng)，模具排氣要良好，宜用“高速、中壓、中溫”的條件成型加工，防火料或加玻纖的PBT水口料不宜再回收利用，停機(jī)時(shí)需用PE或PP料及時(shí)清洗料管，以免碳化。
