| 測量范圍 | 500（KN） |
|---|---|
| 測量精度 | ±0.5% |
| 產地 | 濟南 |
| 負荷 | 500KN |
| 拉伸速度 | 0-500（mm/min） |
| 類型 | 拉力試驗機 |
| 適用范圍 | 包裝,醫療,食品,汽車工業,機械,電氣 |
| 售后服務 | 一年保修 |
| 品牌 | 華衡 |
| 型號 | WDW |
| 拉伸空間 | 700（mm） |
| 起批量 | 1臺 |

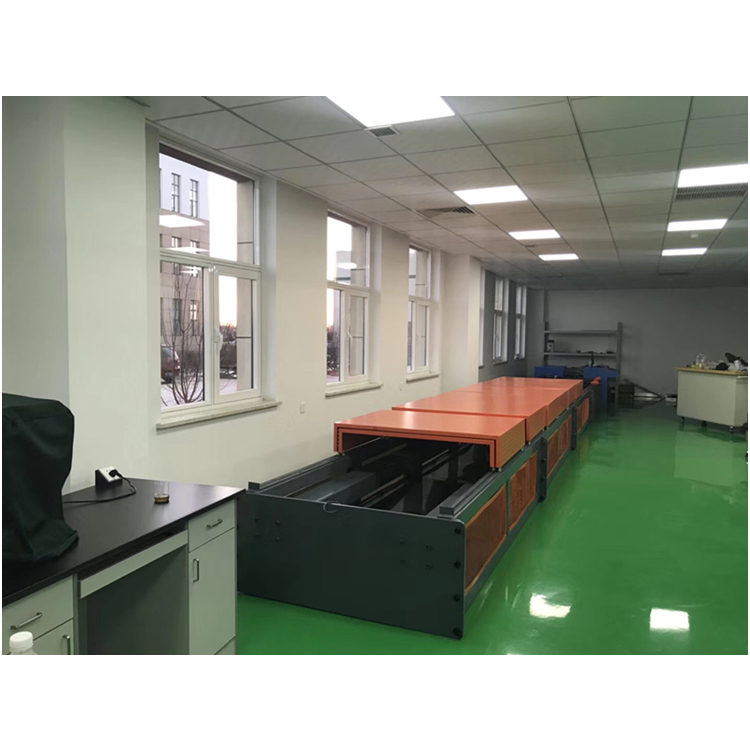

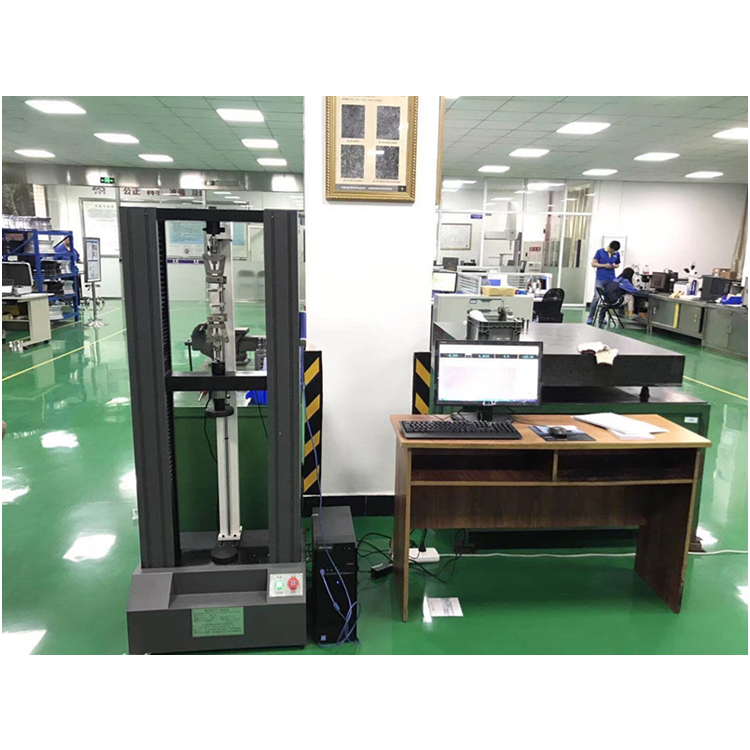

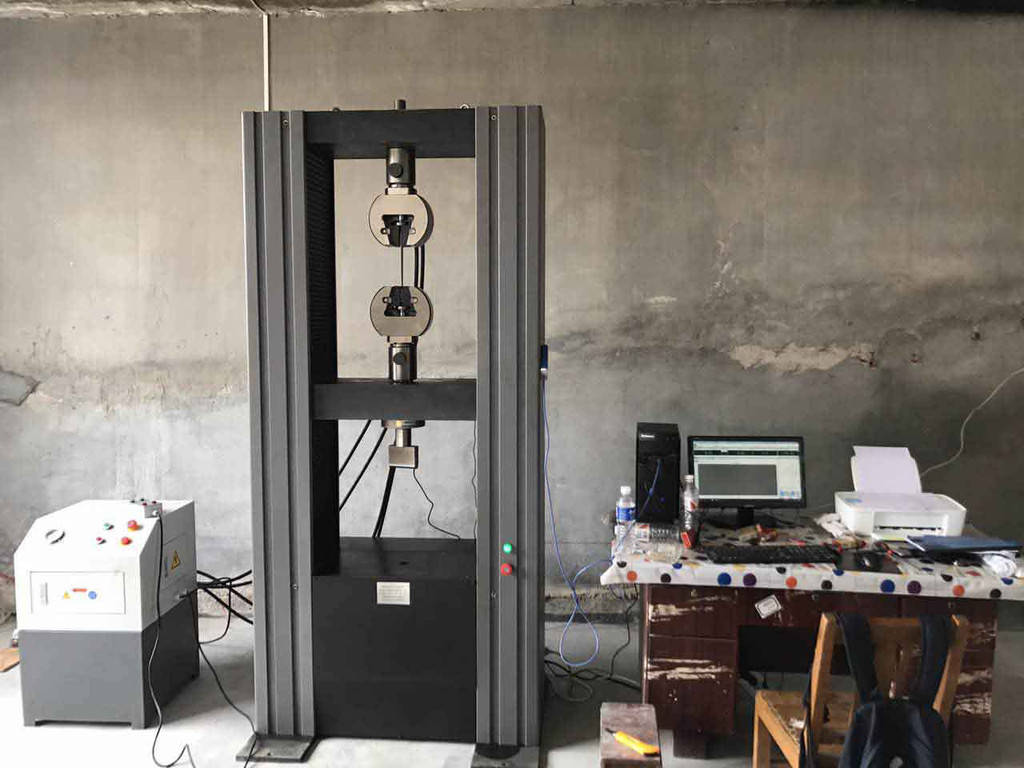

該拉力試驗機采用交流伺服電動機和交流伺服調速系統作為動力源；采用先進的芯片集成技術,，專業設計的數據采集放大和控制系統,，試驗力,、變形的放大,、A/D轉換過程實現了控制和顯示的全數字化調整。本機可對各種金屬,、非金屬及復合材料進行力學性能測試和分析研究,，廣泛應用于航空航天、石油化工,、機械制造,、電線、電纜,、紡織,、纖維、塑料,、橡膠,、陶瓷、食品,、醫藥包裝,、鋁塑管、塑料門窗,、土工布,、薄膜,、木材,、紙張,、金屬材料及制造業，可根據GB,、JIS,、ASTM、DIN,、ISO等標準自動求取最大試驗力值,、斷裂力值、屈服強度,、上下屈服強度,、抗拉強度、抗壓強度,、斷裂延伸率,、拉伸彈性模量、彎曲彈性模量等試驗數據,。
| 產品型號 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | WDW-200 | WDW-300 | ||
| 最大試驗力 | 10 | 20 | 50 | 100 | 200 | 300 KN | ||
| 試驗力 測量范圍 | 最大試驗力的2%--100 | |||||||
| 試驗力分辨力 | 1/300000(全程不分檔或等效6檔) | |||||||
| 試驗力 示值精度 | 優于示值±1% | |||||||
| 橫梁位移測量 | 分辨率高于0.0025mm | |||||||
| 變形測量精度 | ±0.5% | |||||||
| 試驗速度范圍 | 0.01—500mm/min,無級調速 | |||||||
| 速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||||
| 恒力,、恒變形 恒位移控制范圍 | 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 | |||||||
| 變形速率 控制精度 | 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 | |||||||
| 夾具 | 形式 | 楔形夾具體 | ||||||
| 平鉗口 | 0-7mm | 0-14mm | 0-20mm | |||||
| 圓鉗口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
| 最大拉伸空間 | 600mm | |||||||
| 最大壓縮空間 | 700mm | |||||||
| 有效試驗寬度 | 400mm | 570mm | ||||||
| 整機電源 | 單相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
1簡介

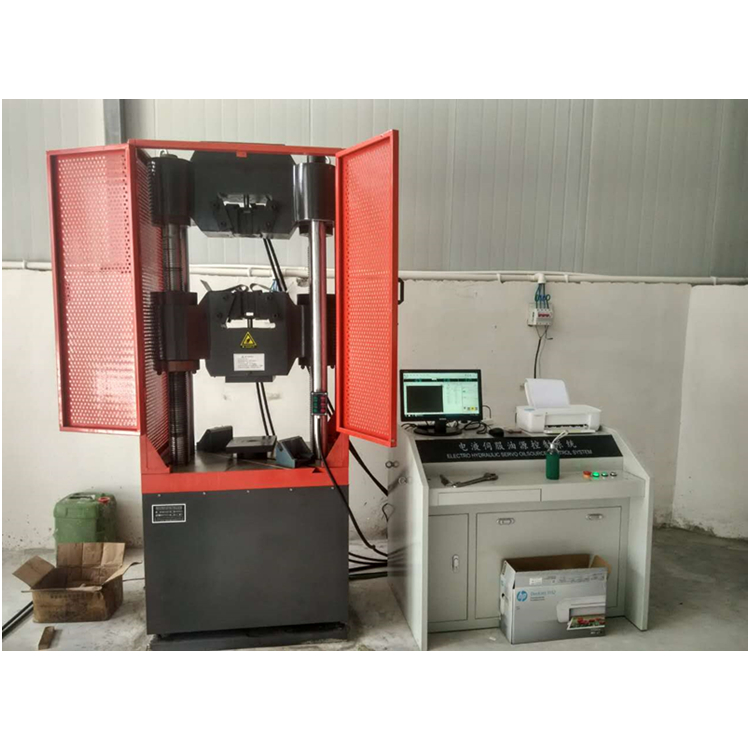

微機控制電液伺服拉力試驗機主機采用油缸下置式主機，采用微機控制和顯示功能,！主要用于金屬,、非金屬的拉伸、壓縮,、彎曲和剪切試驗,。適用于冶金、建筑,、輕工,、航空、航天,、材料,、大專院校、科研單位等領域,。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求,。
2 方案描述
2.1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上,，壓縮,、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2.2 傳動系統
2,、3下橫梁升降電機經減速器,、鏈傳動機構,、絲杠副傳動，實現拉伸,、壓縮空間的調整
2.4 控制系統
1） 全數字控制系統,，代表了控制系統發展的高水平，實現了試驗力,、試樣變形,、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變,、等速試驗力,、等速位移、試驗力保持,、位移保持等控制功能以及試驗力,，峰值、試樣變形,、活塞位移,、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統,，實現了控制模式的任意設置和各種控制方式之間的平滑切換,，使系統具有大的靈活性。
2） 可以按GB228-2002《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理,。試驗過程能夠模擬再現和試驗數據的再分析,。
3） 基于WindowsXP操作系統的試驗軟件，全數字程控放大器保證調零,、傳感器標定全部由計算機自動進行,，可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能,。
試驗數據以數據庫化管理,，可以進行網絡數據庫通訊和管理。
2.5 安全保護裝置
a） 當試驗力超過每檔大試驗力的2%-5%時,，過載保護,，系統卸荷。
b） 當活塞升起達到上極限位置時,，行程保護,，油泵電機停機。
2.6 附具
全套附具包括：拉伸附具,，壓縮附具,，彎曲附具。
2.7 其他
安裝調試工具，密封件,，使用說明書,，合格證，裝箱單等見隨機技術文件,。
3主要性能技術指標
3.1 大試驗力：300KN 600KN 1000KN 2000 kN,；
3.2 試驗力測量范圍：2%-100 ；
3.3 試驗力示值精度： ±1%,；
3.4 活塞大移動速度：50 mm/min,；
活塞行程：不小于250 mm,；
3.5 位移測量分辨力：0.01 mm,；
3.6 位移測量示值精度：±1%；
3.7 大拉伸試驗空間：不小于 600 mm
3.8 大壓縮空間： 不小于 550 mm
3.9 扁試樣夾持厚度： 0-50 mm
3.10 夾持寬度： 125mm
3.11 圓試樣夾持直徑：φ15-φ65 mm
3.12 壓盤尺寸：204×204 mm
3.13 夾緊方式：液壓夾緊
3.14傳感器：油壓傳感器
