| 牌號(hào) : | M90-10 | 加工級(jí)別 : | 注塑級(jí) |
| 特性級(jí)別 : | 耐磨 | 用途級(jí)別 : | 汽車部件,運(yùn)動(dòng)器材,家電部件,電動(dòng)工具配件,薄壁制品 |
| 品牌 : | 臺(tái)灣寶理 |

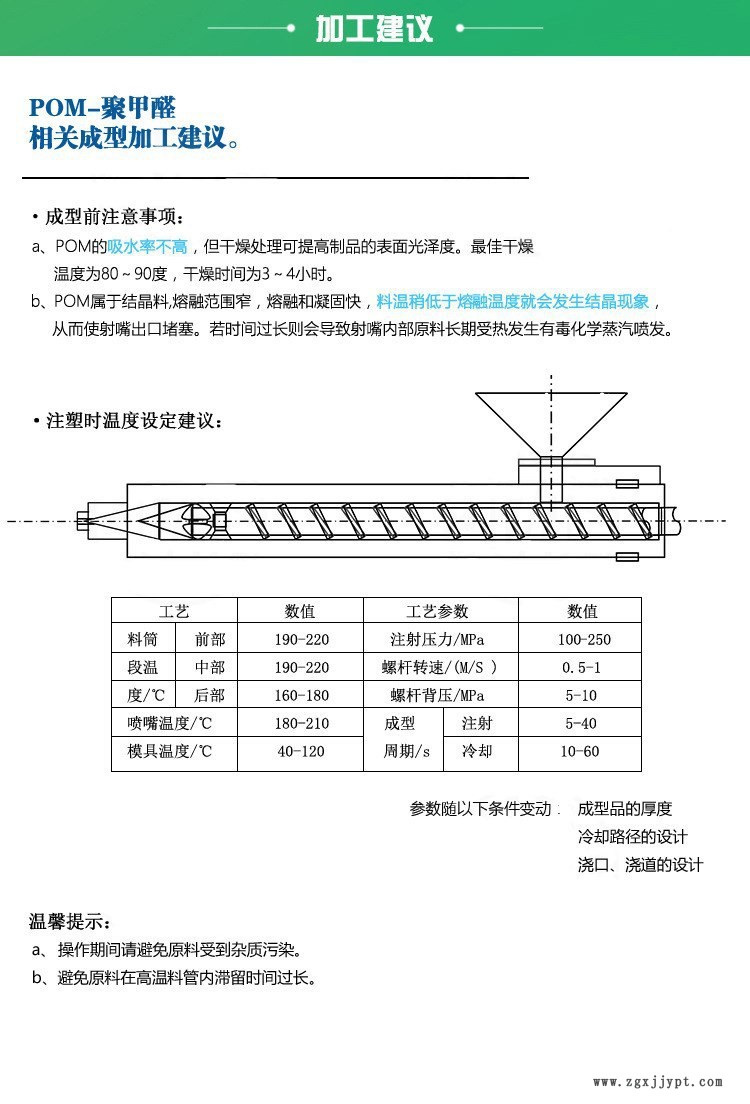

POM特點(diǎn)：?
?
? ? ?（1）POM加工前可不用干燥, 在加工過(guò)程中進(jìn)行預(yù)熱(80℃左右),對(duì)產(chǎn)品尺寸的穩(wěn)定性有好處.
??（2） POM的加工溫度很窄(0～215℃),在炮筒內(nèi)停留時(shí)間稍長(zhǎng)或溫度超過(guò)220℃時(shí)就會(huì)分解,產(chǎn)生刺激性強(qiáng)的甲醛氣體.
??（3） POM料注塑時(shí)保壓壓力要較大(與注射壓力相近),以減少壓力降.螺桿轉(zhuǎn)速不能過(guò)高,殘量要少;
??（4） POM產(chǎn)品收縮率較大,易產(chǎn)生縮水或變形.POM比熱大,模溫高(80～100℃),產(chǎn)品脫模時(shí)很燙,需防止 手指.
??（5） POM宜在“中壓、中速、低料溫、較高模溫”的條件下成型加工,精密制品成型時(shí)需用控制模溫
??（6）具高機(jī)械強(qiáng)度和剛性
??（7） 高的疲勞強(qiáng)度
??（8）環(huán)境抵抗性、耐有機(jī)溶劑性佳
??（9）耐反覆沖擊性強(qiáng),良好的電氣性質(zhì),復(fù)原性良好,具自已潤(rùn)滑性、耐磨性良好,尺寸安定性優(yōu).
?
?

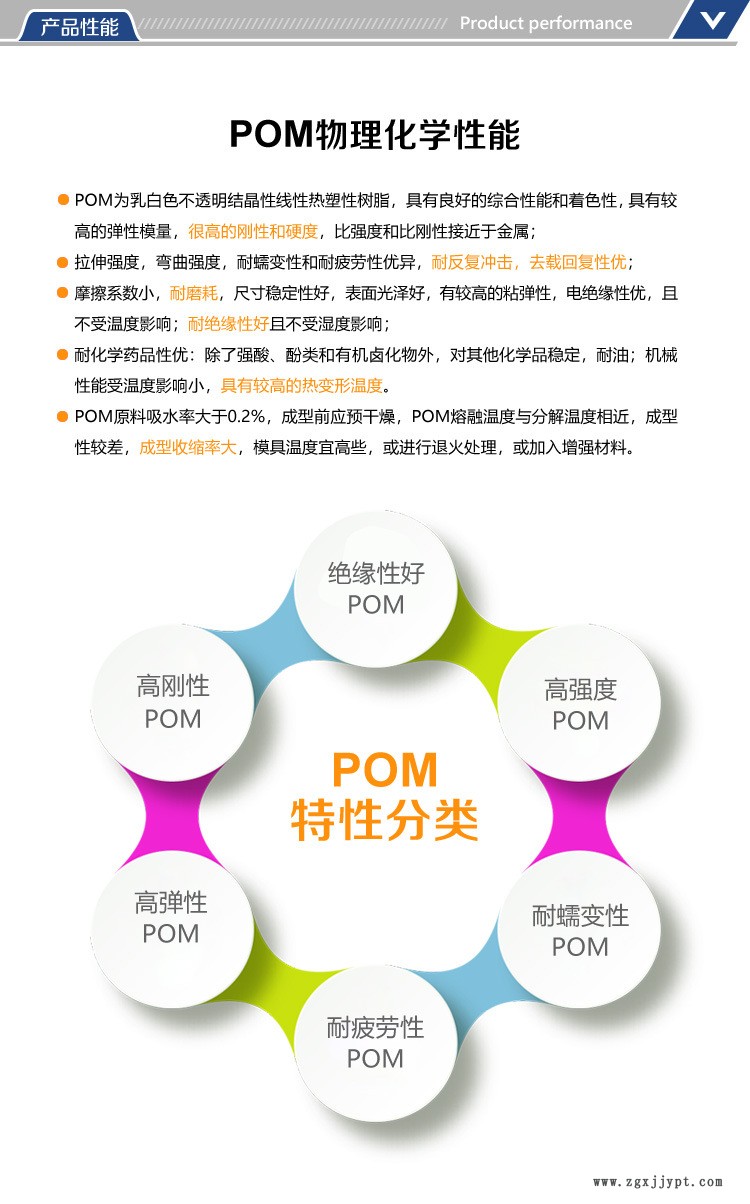

物理特性：
?
?
一般性能
? ? 聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強(qiáng)烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好， 比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃ ，干燥條件80-90℃ 2小時(shí)。POM的長(zhǎng)期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長(zhǎng)期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長(zhǎng)期使用。POM極易分解，分解溫度為240度。分解時(shí)有刺激性和腐蝕性氣體發(fā)生，故模具鋼材宜選用耐腐蝕性的材料制作。
? ? ?（1）POM是結(jié)晶型塑料,密度為1.42g/cm3,它的鋼性很好,俗稱“賽鋼”.
??（2）它具有耐疲勞、耐蠕變、耐磨、耐熱、耐沖擊等優(yōu)良的性能,且摩擦系數(shù)小,自潤(rùn)滑性好.
??（3）POM不易吸濕,吸水率為0.22～0.25%,在潮濕的環(huán)境中尺寸穩(wěn)定性好,其收縮率為2.1%(較大),注塑時(shí)尺寸較難控制,熱變形溫度為172℃,聚甲醛有均聚甲醛兩種,性能不同(均聚甲醛耐溫性好一點(diǎn)).
力學(xué)性能
? ? ?POM強(qiáng)度、剛度高，彈性好，減磨耐磨性好。其力學(xué)性能優(yōu)異，比強(qiáng)度可達(dá)50.5MPa，比剛度可達(dá)2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點(diǎn)。POM的沖擊強(qiáng)度較高，但常規(guī)沖擊不及ABS和PC；POM對(duì)缺口敏感，有缺口可使沖擊強(qiáng)度下降90%之多。POM的疲勞強(qiáng)度十分突出，10交變載荷作用后，疲勞強(qiáng)度可達(dá)35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時(shí)僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤(rùn)滑性好。POM制品對(duì)磨時(shí)，高載荷作用時(shí)易產(chǎn)生類似尖叫的噪聲。
?
電學(xué)性能
? ? ?POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很小；耐電弧性極好，并可在高溫下保持。POM的介電強(qiáng)度與厚度有關(guān)，厚度0.127mm時(shí)為82.7kV/mm，厚度為1.88mm時(shí)為23.6kV/mm。
?
環(huán)境性能
? ? ?POM不耐強(qiáng)堿和氧化劑，對(duì)烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤(rùn)滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。
? ? ?POM的耐候性不好，長(zhǎng)期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂。
?
成形性
結(jié)晶料,熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發(fā)生結(jié)晶。流動(dòng)性中等。吸濕小，可不經(jīng)干燥處理。
