| 產品特性 : | 穩定性高 | 品牌 : | SATA |
| 型號 : | B100D | 種類 : | 滑動導軌 |
| 滑行軌跡 : | 直線導軌 | 滑軌寬度 : | 定制 |
| 滑塊個數 : | 定制 | 額定動載荷 : | 70n.m |
| 材質 : | 鋁材 | 額定靜載荷 : | 80KG |
| 精度等級 : | P | 固定螺栓尺寸 : | 10 |
| 允許靜力矩 : | 1.6 | 滑塊固定方式 : | 上鎖式 |
| 滑軌長度 : | 定制 | 產地 : | 臺灣 |
| 屬性 : | SATA直線模組 |

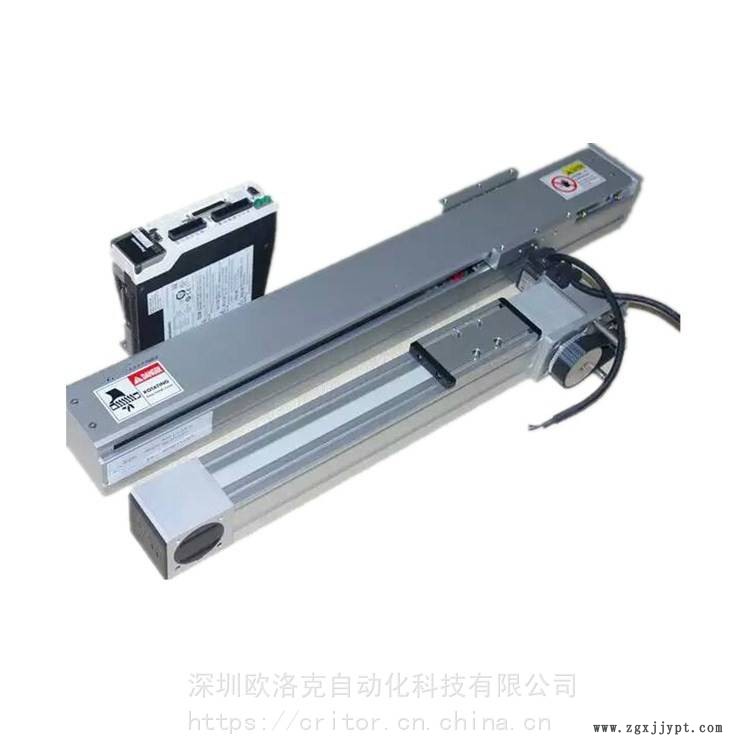

臺灣SATA線性模組特殊環境使用產品圖：
惡劣環境使用,，防塵伺服滑臺。
特點：
1,、特殊設計使落塵不會掉入滑臺本體內,，而影響其作動；
2,、與傳統式伸縮防塵套相比,，價格更便宜，交期更快,，且無破損之疑慮,；
3、適用于SATA100型,、136型,、168型,、202型。
使用環境：
1,、噴涂設備,；
2、電焊設備,；
3,、木工切割設備；
4,、高污染,、高粉塵等惡劣環境。
?

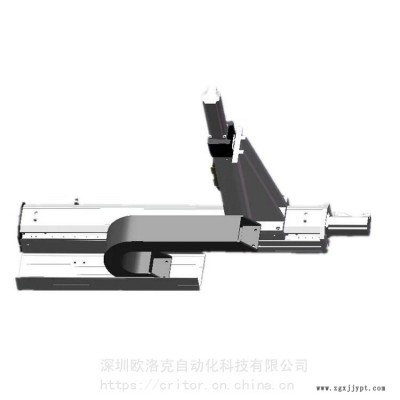

直線運動三座標運動單元臺灣SATA線性模組?伺服滑臺?機器人1.臺灣SATA線性模組產品線種類：
（1）滾珠螺桿帶動系列：80D,100S,100D,136S,136D,168D,202D
（2）無塵螺桿帶動系列：C100D,C136D,C168D
（3）皮帶帶動系列：B80D,B100D,B136D,B168D,B202D
（4）無塵皮帶帶動系列：CB100D,CB136D,CB168D
2.臺灣SATA線性模組之產品特性：
（1）標準品采用全球三大品牌HIWIN之傳動原件
（2）滾珠軸承皆采用日本進口之軸承
（3）螺桿傳動系列固定端全數采用滾珠螺桿專用之固定座
（4）可配合客戶做客制化機型,，滿足客戶需求?3.臺灣SATA線性模組滑臺與其他品牌優缺點比較表：
SATAH牌T牌R牌傳動原件使用HIWIN皮帶意大利進口自家生產使用STAF使用ABBA滾珠軸承采用日本五大社進口軸承中國制中國制中國制使用螺桿固定座有無有有客制化能力十幾年制造經驗需有量才接有有產品線種類各種種類齊全缺無塵皮帶各種種類齊全各種種類齊全交期標準品25-30天需視訂單量 長2個月標準品25-30天標準品25-30天價格中等中等高偏低
4.臺灣SATA單軸機器人應用范例：?范例原理1.噴漆作業利用線性模組可精確定位且穩定運轉之特性2.CCD影像視覺檢測裝置利用線性滑臺模組高定位精度及告訴運轉穩定度之特性,，可用來執行外觀之AOI檢查3.表面處理利用滑臺可等速且穩定之移動特性，可將工件掛于滑臺上浸入溶劑內,，可順利執行表面處理之作業4.PCB基板噴字利用滑臺可等速且穩定之移動特性,，可將基板固定于滑臺移動座上來執行噴字作業5.PCB電路板切割作業利用滑臺可等速且穩定之移動特性，搭配切刀機構來執行裁切之作業6.部品組立作業利用伺服滑臺可多點定位及定位準確之特性,，可順利執行零件組立作業7.生產線搬運作業利用模組高負荷及可告訴運轉之特性,，可用來執行輸送帶上之物品搬運作業8.包裝整列作業利用單軸機器人高定位精度之特性，可用在輸送帶上做整列之動作9.大型物品取放作業利用機器人高負荷及高定位精準之特性,，可用來取代人工執行大型物品搬運作業10.工具機加工取放作業利用線性模組高定位精度及高速運轉穩定度之特性,，可搭配工具機來執行加工件上下料之取放機構11.IC打印工作利用滑臺可等速且等距移動之特性，來執行雷射打印之作業12.IC取放整列利用線性模組可精確移動之特性,，使用兩軸連接之模組滑臺,，搭配夾具或吸盤可組立成取放機構13.自動焊錫作業利用伺服滑臺高定位精度及高穩定度之特性，可執行復雜之電路板零件的焊錫作業14.大型LCD玻璃基板涂膠設備使用龍門連接之設計方式,，將膠槍固定于Z軸上即可用來使用高速涂膠之作業15.繞線機裝置利用滑臺可高精度準確移動及定速運轉之特性
????????
