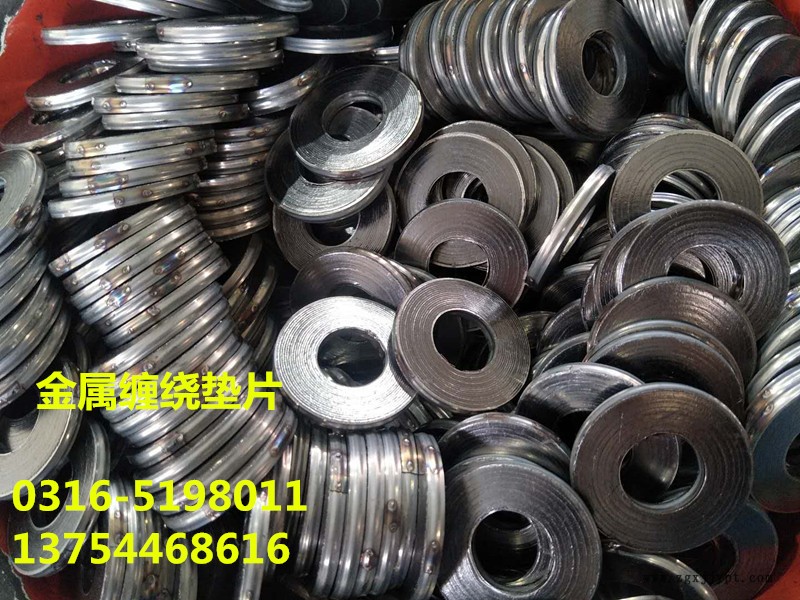

金屬纏繞墊片簡介
金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性最佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其最大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片的主要用途
回彈性優良的金屬纏繞墊片能夠對管道系統的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
通煤孔有平壁通煤孔和圓壁通煤孔。通煤孔一般裝在金屬小煤斗的頂部和給煤機前的管道（容易堵塞處），供疏通堵煤之用，通煤孔內徑150mm。人孔有φ500mm圓形焊制人孔，分保溫和不保溫兩種；有500×600矩形人孔，分保溫和不保溫兩種；有300×400橢圓人孔一種，后者適用于制粉管道。在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：
金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
金屬纏繞墊片是一種重要的密封元件，被廣泛地應用石油、化工、冶金、發電、船舶等行業，是當前我國壓力管道、閥門、泵、換熱器等設備靜密封的關鍵零部件。所以，選購金屬纏繞墊片產品時應注意以下幾點：
1、根據工況條件、法蘭密封面型式選擇墊片。
2、選用質量管理體系健全且有效運行的生產企業的產品，最好選用持有特種設備（壓力管道元件）制造許可證書及有效型式試驗報告的企業的產品。
3、壓縮率、回彈率和密封性能是密封墊片的重要性能指標，一般來說，在滿足壓縮率要求的前提下，回彈率越高越好；而在滿足回彈率標準要求的前提下，壓縮率的測試值也是大些為好。應選擇密封性能好、壓縮率適度且回彈率盡可能大的產品。
4、墊片主體表面不允許有影響密封性能的傷痕、空隙、凹凸不平及銹斑缺陷。墊片主體表面非金屬帶應均勻、適當的高出金屬帶，層間紋理應清晰，但不可顯露金屬帶。金屬纏繞墊片的焊點間距應均勻，不應有未熔合或過熔等缺陷。加強環表面不應有毛刺、凹凸不平、銹斑等缺陷，墊片主體的上下密封面與加強環上下表面的間距應相等內加強環與墊片主體間應緊密固定，不能松動；外加強環與墊片主體間應保持定位并可適當松動。
金屬纏繞墊片基本型金屬纏繞墊片
基本型金屬纏繞墊的標注：
例如：DN100-1.6 A t=4.5mm 304/FG HG20610-2009
標注解析：
公稱通徑DN100，公稱壓力1.6MPa
A為基本型纏繞墊片，厚度為4.5mm,
材料：
填充料石墨（FG）, 金屬帶304不銹鋼
產品標準為：
HG20610-2009
產品詳細尺寸為：
129*149（D2*D3）--尺寸參考歐標鋼制管法蘭用纏繞式墊片HG20610-2009
金屬纏繞墊片的種類：
（一）基本型金屬纏繞墊 （A型纏繞墊）
（二）帶內環型金屬纏繞墊 （B型纏繞墊）
（三）帶外環型金屬纏繞墊 （C型纏繞墊）
（四）帶內外環型金屬纏繞墊 （D型纏繞墊）
（五）換熱器用金屬纏繞墊片（帶筋）
（六）異型金屬纏繞墊片
5、可采用各種配管金屬纏繞墊片標準及金屬纏繞墊片密封面型式，滿足各種工程需要及用戶要求。肥鄉換熱器帶筋金屬纏繞墊片,壓力容器密封墊放心的
